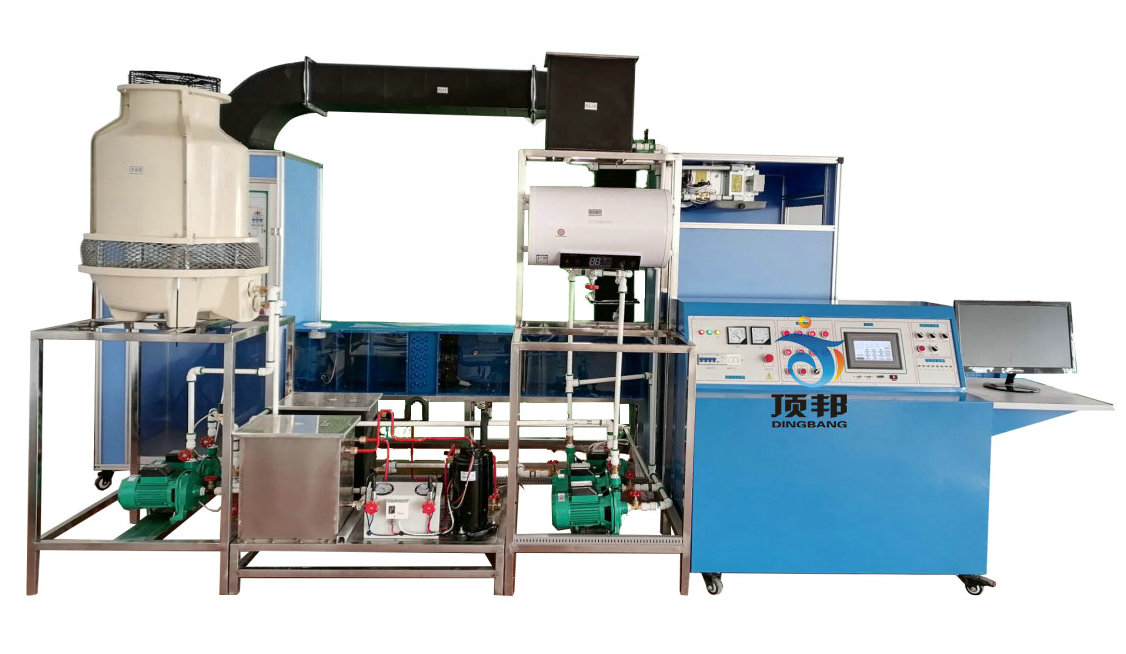

中央空调模拟控制实验实训装置
[规格型号]： DBLC-7
[产品名称]： 中央空调模拟控制实验实训装置
[价　　格]： 询价
[产品参数]：
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
中央空调模拟控制实验实训装置
一、概述
中央空调模拟控制实验实训装置采用PLC控制可编程控制器+数据采集+力控组态软软件+数据采集�？樽槌傻亩嗟ピ刂葡低�，在中央空调系统工业环境下的多种功能�？樽楹峡刂品�，是一种领先的空调技术，它可以实现空调系统的诸多优点，并且还能节省相当可观的运行费用。中央空调系泵系统是一个密闭的闭路循环系统，他是一项可持续发展的建筑节能新技术。为便于人们了解、学习中央空调的基本原理、基础知识，掌握其管理、维护及维修方法，本公司专业技术人员开发生产中央空调系列产品。
为了更好地满足各大院校的教学需要，在原来开发的中央空调实验设备的基础上，配备了以太网交换机通讯接口，可直接与电脑连接，由电脑控制软件控制整个实验台的运行，包括：总控台启动、制冷、制热、制冷、制热的温度设定等。
二、特点
1、中央空调模拟控制实验实训装置采用微型化结构不锈钢结构，与真实中央空调结构一样，分别有冷水系统，热水系统、制冷系统、冷却系统、集中式供水系统、集中式送风系统、模拟房间、冷却水泵、制冷水泵、风机高速度系统、西门PLC1200系列控制器以太网交换机等组成。
2、中央空调模拟控制实验实训装置控制系统由电脑自动控制，开发有自动控制上位机软件，可自动控制大厅的温度，湿度.监控大厅的温度，送风压力，风机功率1.1KW、风量1900～2500m3/h、风压1200～950Pa。
*3、制冷主机上装有制冷压力变送器，可在上位机是实时显示制冷高压压力、低压压力.设定有制冷泄负载阀，可很多的�；ぱ顾趸墓ひ祷肪场？刂乒榷�。
4、运行工况演示板：安装在实验模拟房间的上部。
*5、控制系统由可编程控制器、数据采集、力控组态软软件+数据采集模块组成的多单元控制系统，学习理解在工业环境下的多种功能模块组合控制方法�？刂破鞑捎梦髅臥LC1200系列6ES7214-1AG40-0XB0 DC/DC/DC可编程控制器，并加两个模拟量采集�？椤Ｏ低尘哂惺侄妥远街挚刂品椒ǹ刂�，并且可通过以太网交换机上位机力控软件监测系统运行工况，即系统中制冷状态、制热状态、温度大小、设备运行状态等情况。通过PLC模拟量�？椴杉露鹊认喙叵低巢问哉鱿低辰凶钥亍Ｍü訮LC程序编辑，可改变系统的控制过程。组态软件借助于Windows 2000/XP多任务环境，是本系统的管理与调度的中心，实现对整个系统的集中管理、以及对整个楼宇的被控设备进行监测、调度、管理，实现设备的联动控制。在不接对象时，还能完成中央空调电气系统排故实训
6、7寸屏上可显测量显示精度0.2FS±1,可测量压缩机排气温度、压缩机吸气温度、冷却水出温度、冷却水进温度，压缩机排气、冷凝出水、冷凝进水、冷却塔出水、冷却塔进水、冷冻水出、冷冻水进、锅炉出水、锅炉进水、房间温度、大厅温度。
*7、模拟量：由6ES7 231-4HD32-0XB0和15组测量系统，可测量：压缩机吸气温度、缩机排气、冷凝温度、冷却水出温度、冷却水进温度，冷凝出水、冷凝进水、冷冻水出、冷冻水进、锅炉出水、锅炉进水、房间温度、大厅温度，制冷温度、大厅湿度、风管压力。
8、风压测量：利用模拟量�？榭刹饬砍龇绻芊缪梗渲糜幸桓鼍惭勾� 器。在上们机上显示压力值
*9、温度、湿度测量：利用模拟量�？榭刹饬砍龇考湮露�、湿度，配置有一个温度、湿度传感器。在上们机上显示温度、湿度值。电流型4-20MA/0-100HR/4-20MA
-40-8度/4-20MA。
10、配套有工业标准的量控制阀门：形式共板式。
11、中央空调风管：采用有工业与实际相结合的标准的共板风管，外加保温板，法兰是共板式连接方式
12、故障模拟，装置拥有故障考核单元，故障可设定压缩机、冷却水泵。制冷水泵、电磁供水系统、制冷系统故障
13、控制台配置及对象
序号 名称 数量 单位 规格 说明
1 PT100 15 套   可测量15组温度
2 继电器 1 套
3 空调制冷风机 4 套   控制对象
4 以太网交换机 1 套   工业
5 通信线 1 套
6 温湿度变送器 1 套 4-20MA 0-100HR/4-20MA
-40-8度/4-20MA
7 控制软件 1 套
8 运行工况演示板 1 套
9 6ES7214-1AG40-0XB0 DC/DC/DC 1 套
10 模拟量6ES7 231-4HD32-0XB0 1 个   满足系统
11 触摸屏 1 套   以太网
12 通信线 4 根   以太网
三、技术参数
电源：三相五线 AC 380 /220V±10%  50Hz；
最大供冷量：7.5kW；
最大输入总功率：6.5kW；
制冷额定功率：7.5.kW；
最大堵转电流：50A；
制热额定功率：2.0kW；
额定输入电流：7A；
循环风量：700m3/h；
制冷剂：R22；
漏电动作电流：≤30mA；
噪声：35－40dB（A）；
安全�；ご胧壕哂泄�、过流、过载、漏电、接地四种�；ご胧�，符合国家相关标准
尺寸：5000MM*3000MM*2500MM
控制台：1600*700*1200MM

四、系统结构
1、主机系统
主机系统：由一台2P冷水机组为整机提供冷源，在夏季为空调提供冷媒水，其组成由制冷压缩机、高低压力表、高低压�；た亍⒗淠�、储液罐、电磁阀、液视镜、膨胀阀及毛细管、蒸发器、压力变送器、水箱组成等组成
管道低压部分为蓝色,高压部分为红色，便于实训教学，可在主机上模拟制冷系统故障，如：制冷剂过多，流量过小，压缩机堵塞、膨胀的调节，压力保护等工作实验和操作。
序号 名称 数量 单位 规格 说明
1 压缩机 1 套 2P
2 不锈钢冷凝水箱 1 套 2P
3 不锈钢蒸发水箱 1 套 2P
4 储液器 1 套 1L
5 液视镜 1 套 3/8
6 高低压控制器 1 套
7 冷凝器 1 套 0.8m2 不锈钢盘管
8 蒸发器   套 0.8m2 不锈钢盘管
9 手阀 3 套 1/4,
10 手阀 1 套 3/8
11 高低压表 2 套
12 膨胀阀 1 套   丹佛斯
13 过滤器 1 套 3/8
14 主机底坐 1 套 800*200*1000MM 不锈钢
15 压力变送器 1 套 4-20MA  1.5MP
16 压力变送器 1 套 4-20MA  3MP
2、冷却水系统
冷却水系统为主机提供对外散热，保持压缩机冷凝器恒定在标准的冷凝温度上，确保主机的制冷效果不变。
冷却水系统由玻璃钢冷却塔、冷凝水箱，2台冷却水泵、风机等组成的冷却水系统等组成.
管道为可拆式，每个接口只需要用手便可折装，便于实训教学，可在冷却水�？樯夏Ｄ庵评湎低彻收希纾核髁抗�、风机不工作、冷凝器温度过高，压力�；さ裙ぷ魇笛楹筒僮�。
序号 名称 数量 单位 规格 说明
1 冷却塔 1 套 3T 玻璃钢
2 涡旋水泵 2 套 550W
3 手阀 1 套 Dn15
4 冷凝风机 1 套 300mm/220W
5 冷却水模块架子 1 套 800*700*1000MM 不锈钢
6 水管 若干 套 Dn15 可拆式
3、冷媒水系统
冷媒水系统为整个空调系统包括大厅、房间，风管提供5-10度的冷冻水，通过风机和风管在房间和大厅中进行热交换。
冷媒水系统由、蒸发水箱，2台冷媒水泵、风机、表冷器、风机盘管、等组成的冷却水系统等组成
管道为可拆式，每个接口只需要用手便可折装，便于实训教学，可在冷等水�？樯夏Ｄ庵评湎低彻收希纾核髁抗　⒎缁还ぷ�、蒸发温度过低、结冰、压力�；さ裙ぷ魇笛楹筒僮�。
序号 名称 数量 单位 规格 说明
1 膨胀水箱 1 套
2 涡旋水泵 2 套 550W
3 手阀 2 套 Dn15
4 电磁阀 2 套 Dn15/220W
5 冷媒水�？榧茏� 1 套 800*700*2200MM 不锈钢
6 水管 若干 套 Dn15 可拆式
4、制热系统
制热系统为整个空调系统包括大厅、房间，风管提供30-60度的热水，通过风机和风管在房间和大厅中进行热交换。
制热系统由、热水锅炉、1台冷热水水泵、风机、表冷器、风机盘管、等组成的冷却水系统等组成
管道为可拆式，每个接口只需要用手便可折装，便于实训教学，可在冷等水�？樯夏Ｄ庵评湎低彻收希纾核髁抗�、风机不工作、蒸发温度过低、结冰、压力�；さ裙ぷ魇笛楹筒僮�。
序号 名称 数量 单位 规格 说明
1 热水锅炉 1 套 2.5KW
2 涡旋水泵 1 套 550W
3 手阀 2 套 Dn15
4 电磁阀 2 套 Dn15/220W
5 水管 若干 套 Dn15 可拆式
5、模拟房间、大厅
5.1制冷（制热）系统为整个空调系统包括大厅、房间，风管提供5-10 (30-60)度的热水，通过风机和风管在房间和大厅中进行热交换。
*5.2系统由、热水锅炉、冷热水水泵、风机、表冷器、风机盘管、房间、大厅、送风机
回风机、新风系统、风柜、风阀、不锈钢加湿器、湿度传感器、压差感器、共板风管好等组成的冷却水系统等组成
*5.3风管：采用标准式共板风管.设置有加湿，加热处理。
*5.4风柜: 采用标PVR保温板制作，静电喷涂，正面为透明化设计，可直观看到内部结构，设置有回风风机、新风风机、送风风机、风控制阀门、可演示风系统的工作原理和等工作实验和操作。
*模拟房间上安装有一套运行工况演示板
序号 名称 数量 单位 规格 说明
1 房间 1 套 900*800*1800MM 铝木结构
2 大厅 1 套 900*800*1800MM 铝木结构
3 风量控制阀 1 套 350*200MM 标准式共板式
4 电磁阀 若干 套 Dn15/220W
5 镀锌风管 4M 套 350*200MM 标准式共板式
6 弯头 2 套 350*200MM 标准式共板式
7 加湿器 1 套 喷射式 不锈钢
8 风机盘管 1 套   无回风
9 回风风机 1 套 DN150�
10 新风风机 1 套 DN150�
11 房间温度控制器 1 套 液晶 三档
12 送风机 1 套 1900～2500m3/h、风压1200～950Pa。
13 风柜 1 套 340*370*1900MM PVR
 14 加热器 1 套 1000W
15 风柜架子 1 套 340*500*1900MM 不锈钢
16 运行工况演示板 1 套 720*620
五、实训内容
1、认识中央空调的结构及设备的实训；
2、中央空调启动和停止的实训；
3、中央空调的运行、调节操作实训；
4、对中央空调的运行工况及各运行参数进行检测实训；
5、西门子系1200系列对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；
6、实时监控等实训；
7、组态技术应用实训：采用组态技术实现对中央空调运行进行动画显示，运行数据显示、实时监控、组态等功能；
8、远程控制实训；
9、网络的安装及设置实训；
10、西门子系1200系列传感器及变送器安装和使用实训。
11、触摸屏实训
12、西门子系1200系列PLC通信使用
13、中央空调冷却水系统的控制维护
14、中央空调冷冻水系统控制维护
15、中央空调网络控制原理
16、工业数据系统的采集控制
17、网络路由器的应用
18、PLC+模拟量*触摸屏的应用
19、PLC+模拟量*触摸屏+工业数据系统模拟组合应用
20、学习理解在工业环境下的多种功能�？樽槭菖涠�
21、学习理解在工业环境下的多种功能�？樽楹媳喑�

友情提示：

1、货品验收：阁下收货时请检查中央空调模拟控制实验实训装置的货品外观，核实中央空调模拟控制实验实训装置的数量及配件，拒收处于受损状态的中央空调模拟控制实验实训装置；

2、质保：顶邦将为阁下提供中央空调模拟控制实验实训装置产品说明书内的质保条件和质保期，在质保范围内提供对中央空调模拟控制实验实训装置的免费维修，超出条件承诺时提供对中央空调模拟控制实验实训装置的有偿维修；

3、退换货：阁下单方面原因导致的中央空调模拟控制实验实训装置选型错误或中央空调模拟控制实验实训装置购买数量错误，造成中央空调模拟控制实验实训装置的退换货要求，将不被接受；

4、货期：中央空调模拟控制实验实训装置的发货期为参考值，如您需要了解中央空调模拟控制实验实训装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对中央空调模拟控制实验实训装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关中央空调模拟控制实验实训装置的咨询。
