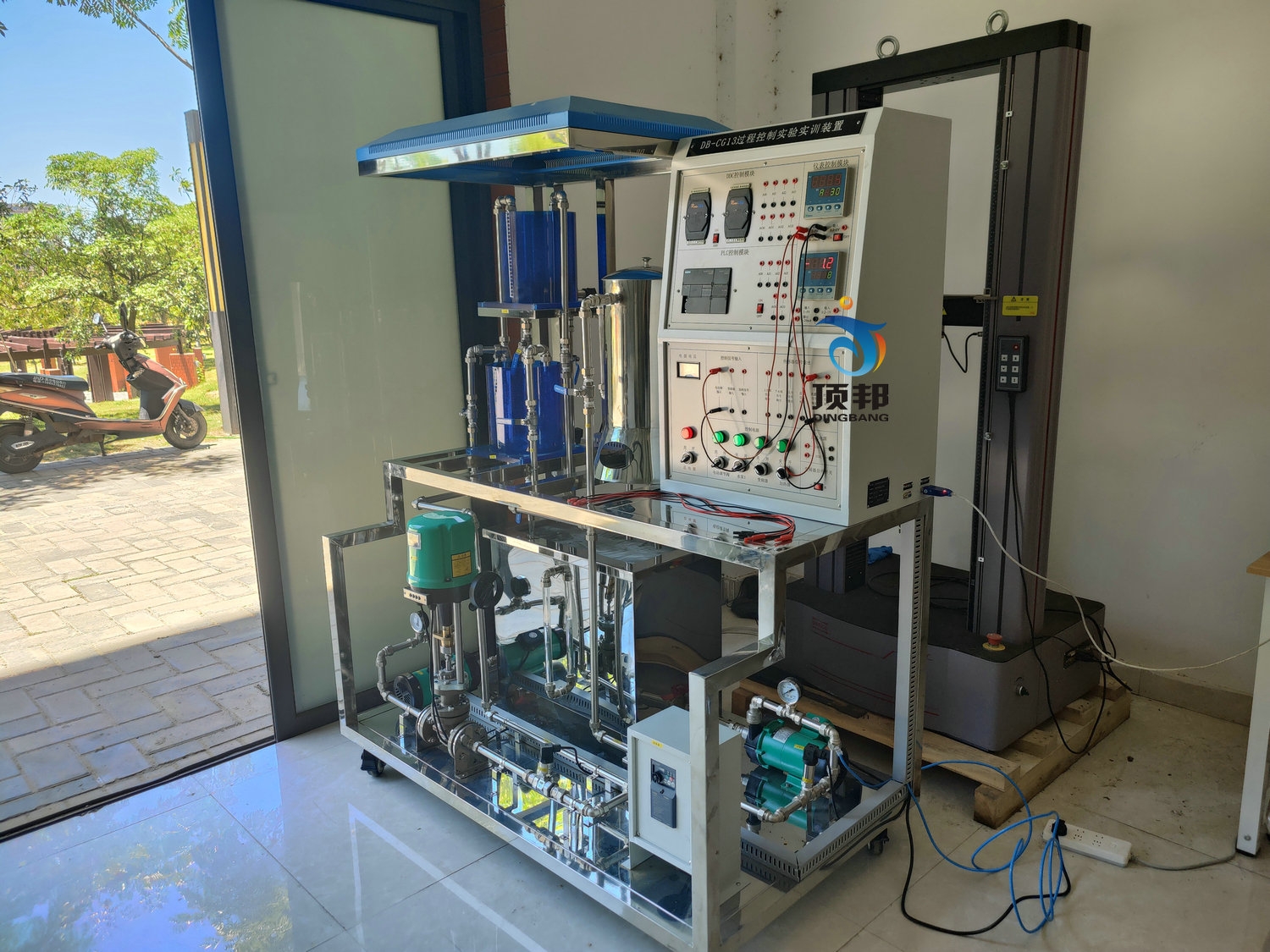

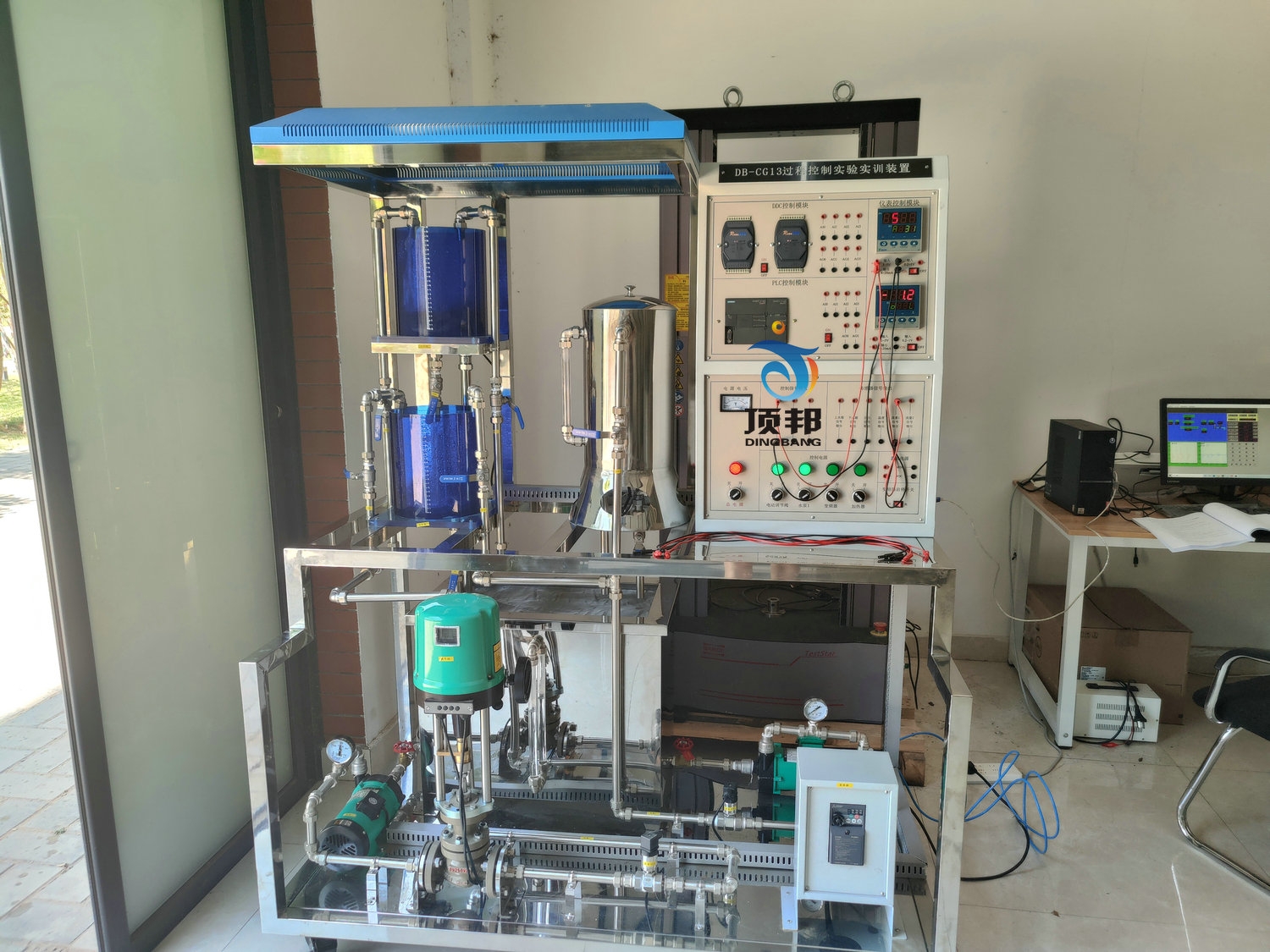

产品图片
产品介绍
一、系统总体概述
过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。过程控制仪表工实训装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
1、功能：
(1)、过程控制仪表工实训装置可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机”及相关课程的教学实验需求；
(2)、过程控制仪表工实训装置可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
二、产品结构与特点：
1、外形结构：
2、设备特点：
（1）、分体式设计，�？榛樽笆浇峁�，可以根据不同的需要选择、PLC控制，仪表控制, ,DDC计算机直接控制组成不同的控制系统。含有常规水箱检测控制装置、锅炉加热装置。设备可以实现多台电脑控制系统，进行远程网络控制。
（2）、二水箱配置；双路供水系统。
（3）、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（4）、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。为实验文明操作提供条件。
（5）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（6）、安全度高，系统配有漏电保护，带�；ぬ椎淖ㄓ檬笛榈缭戳�，及温控箱防止无水加温自动控制等，力求�；と松怼⑸璞赴踩�。
（7）、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
（8）锅炉加热程控�；は低常�
A、加热电路加有保险管进行过载�；�，并具有防干烧�；すδ�；
B、锅炉加热内胆加由水位液位�；ぷ爸�，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
（9）、人生安全及设备的保护措施：
A、加有电流型漏电�；て鳎乐股璞嘎┑缍搪吩斐傻纳璞讣叭松砩撕�。
B、各控制电路加有保险管，有效�；て骷蚬卦斐伤鸹怠�
（10）、电源启�？刂品绞�；采用启停按钮控制接触器来控制电源的启停。
（11）、漏电�；ぷ爸眉鞍踩院桶踩信担�
A、各种电源及各种仪表具有可靠的�；すδ�
B、各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。
C、实验强电接线插头采用封闭式结构，防止触电事故的发生。
三、系统技术参数:
（1）单相三线AC～220V±10% 50Hz。
（2）工作环境：温度-10℃～+40℃相对湿度＜85%。
（3）装置容量：＜6KVA。
（4）电源有内、外电压型漏电保护装置和电流型漏电�；ぷ爸�。
（5）各测量仪表均要有�；すδ�。
（6）控制信号：电压1～5V，电流4～20mA。
（7）上位计算机组态软件组态王,全中文工控组态软件进行开发的实验系统。运行环境要求,可以组成网络,一台老师机可以控制十几台学生机,实现数据共享。
（8）可以同时对三个参数进行采集，比如，一组测流量，一组测温度，一组测压力；
（9）重量：实验台+实验架，约重250Kg
（10）动力系统：功率可调的不锈钢循环水泵:可组成不锈钢泵＋电动调节阀＋涡轮流量计的动力流量调节系统，也可组成不锈钢泵＋变频器＋涡轮流量计的动力流量调节系统。单相可控硅移相调压装置、单相电加热管组成锅炉加热动力系统。
（11）不锈钢框架及不锈钢安装底板：不锈钢框架安装有机玻璃双容串接水箱、带夹套不锈钢常压锅炉容器。不锈钢安装底板安装固定不锈钢支撑框架、检测传感执行装置、管路等。
（12）水泵出水口带快插接头。
（13）有机玻璃串接水箱，每个水箱带溢流管及下排水管及阀门，压力液位传感器接口。
（14）电源控制屏
总电源带漏电�；さ目掌乜刂�，另控制屏内部设有电压型漏电�；て�、电流型漏电�；て�，配有漏电报警指示灯和告警复位按钮，安全性符合国际标准。实训装置需提供电网电压指示。通过钥匙开关和启停控制按钮。并设置有执行元件输入输出接口、模拟量信号输入输出接口。
对象模拟板：绘制有控制对象的管路连接原理图，图上元器件的布置与实际被控对象的元器件分布相对应，实验时直观。
四、系统主要配置及功能介绍（以下为单套配置清单）
1、系统执行机构配置清单
| 序号 | 名 称 | 规格、参数 | 特 点 | 数量 |
| 1 |
智能电动调节阀 |
等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大.工作电压 24VAC，输入电流4-20mADC | 等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大,比普通的电动阀贵 | 1只 |
| 2 | 单相磁力泵 | 无泄漏，低噪音，单相220VAC，90W。 | 声音比较小,有利于实验室保持安静,工作的稳定性非常好 | 1台 |
| 3 | 三相磁力泵 | 无泄漏，低噪音，三相220VAC，180W，扬程8米。 | 1台 | |
| 4 | 交流变频控制（日本三菱） | 采用日本三菱公司的FR-D720S-0.4K-CH型变频器，控制信号输入为4～20mADC或0～5VDC，交流220V变频输出用来驱动三相磁力驱动泵。 | 1台 | |
| 5 | 温控调压模块+散热器 | 全隔离单相交流可控硅调压�？椋豢刂菩藕牛�4-20mADC。 | 自行设计性能可靠安全 | 1套 |
| 6 | 加热环 | 功率：1800W，220VAC。 | 具有防干烧�；すδ� | 1只 |
| 序号 | 名 称 | 规格、参数 | 特 点 | 数量 |
| 1 | 扩散硅压力变送器（液位） | 选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 | 不锈钢隔离膜片,适用范围广,高精度,高温定性,高可靠性,结构精巧安装方便,零点漂移小,它的价格是普通的传感器的两倍 | 2只 |
| 2 | 压力变送器 | 选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 | 1只 | |
| 3 | Pt100温度传感器及温度变送器 | Pt100：A级；温度变送器：0.5级精度，0-100℃。 | 1套 | |
| 4 | 涡轮流量计及流量变送器 | （1）量程：选0-1200L/h；（2）输出信号：4-20mADC；（3）精度：0.5级。 | 整个系统管道由铝塑管和不锈钢管连接而成，不会产生漏水现象。所有的手动阀门均采用优质球阀，流量计和压力传感器安装在官道上以测量管道流量和水泵出水口压力。 | 2套 |
| 序号 | 名 称 | 规格、参数 | 品 牌 | 数量 |
| 1 | 智能仪表控制系统 | AI 808P智能仪表 | 厦门宇电 | 2台 |
| 2 |
PLC控制系统 |
采用西门子S7-200 SMART主机CPU SR20(自带以太网通讯口)，配置一个4入/2出模拟量�？镋M AM06，可完成所有单通道输出、多通道输入控制实验。 | 德国西门子 | 1套 |
4、软件系统配置清单
| 序号 | 名 称 | 规格、参数 | 品 牌 | 数量 |
| 1 | PLC编程软件 | step 7 MicroWIN | 西门子 | 1套 |
| 2 | PLC应用软件 | 1套 | ||
| 3 | 提供实验指导书，实验教学PPT,等相关技术资料 | |||
| 序号 | 名 称 | 规格、参数 | 数量 |
| 1 | 实验用淡蓝色透明有机玻璃水箱 | 包括上水箱、下水箱和储水箱。上、下水箱采用优质有机玻璃，水箱容积17.5*10-3m3采用优质有机玻璃，水箱底部均接有压力传感器。储水箱由不锈钢板制成 | 2只 |
| 2 | 不锈钢温控实验箱 | 带夹套的不锈钢常压加热锅炉容器：内胆容积>=Φ10×50（通动态被加热水），带单相不小于1.5KVA电加热管，夹套>=Φ15×40（带保温棉），加热锅炉容器做成全封闭式，内胆安装Pt100温度传感器。。 | 1只 |
| 3 | 不锈钢储水箱 | 内有独特的结构设计和不锈钢过滤网，拆洗方便 | 1只 |
| 4 | 储水箱自动进、排水装置 | 其中储水箱底部装有出水阀，水箱需要更换水时，把出水阀打开将水直接排出。 | 1套 |
| 5 | 继电器 | 小型继电器 | 1只 |
| 6 | 电磁阀 | 电磁阀作为电动调节阀的旁路，可以实现阶跃和脉冲干扰，通过手动阀开度可调节阶跃和脉冲干扰的大小。 | 1只 |
| 7 | 液面探头 | 自制 | 2只 |
| 8 | 配有24v直流稳压电源 | 提供直流24V电源 | 1只 |
| 9 | 全部不锈钢管及配件，增加设备的使用寿命。 | 外加工 | 1套 |
| 10 | 电脑桌 | 型材和钣金结构，用于放置计算机，下方装有万向轮。 | 1台 |
| 11 | 带护套手枪式连接导线及配件 | 采用高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，外包丁晴聚氯乙烯绝缘层，插头采用实芯铜质件外套铍轻铜弹片。 | 1套 |
（一）特性实验
1、水箱单容特性实验
2、水箱双容特性实验
3、上下水箱双容特性实验
4、电动阀流量特性实验
5、变频器流量特性实验
6、温度特性实验
7、锅炉内胆水温测试
（二）单回路控制实验
1、单容液位定制控制实验
2、变频器支路单容液位控制实验
3、上下水箱双容液位定制控制实验
4、锅炉内胆压力定值控制实验
5、电动调节阀支路单闭环流量控制实验
6、变频器支路单闭环流量控制实验
7、锅炉内胆温度控制实验
（三）串级控制实验
1、水箱液位串级控制实验
（四）串级控制实验
1、比值控制实验

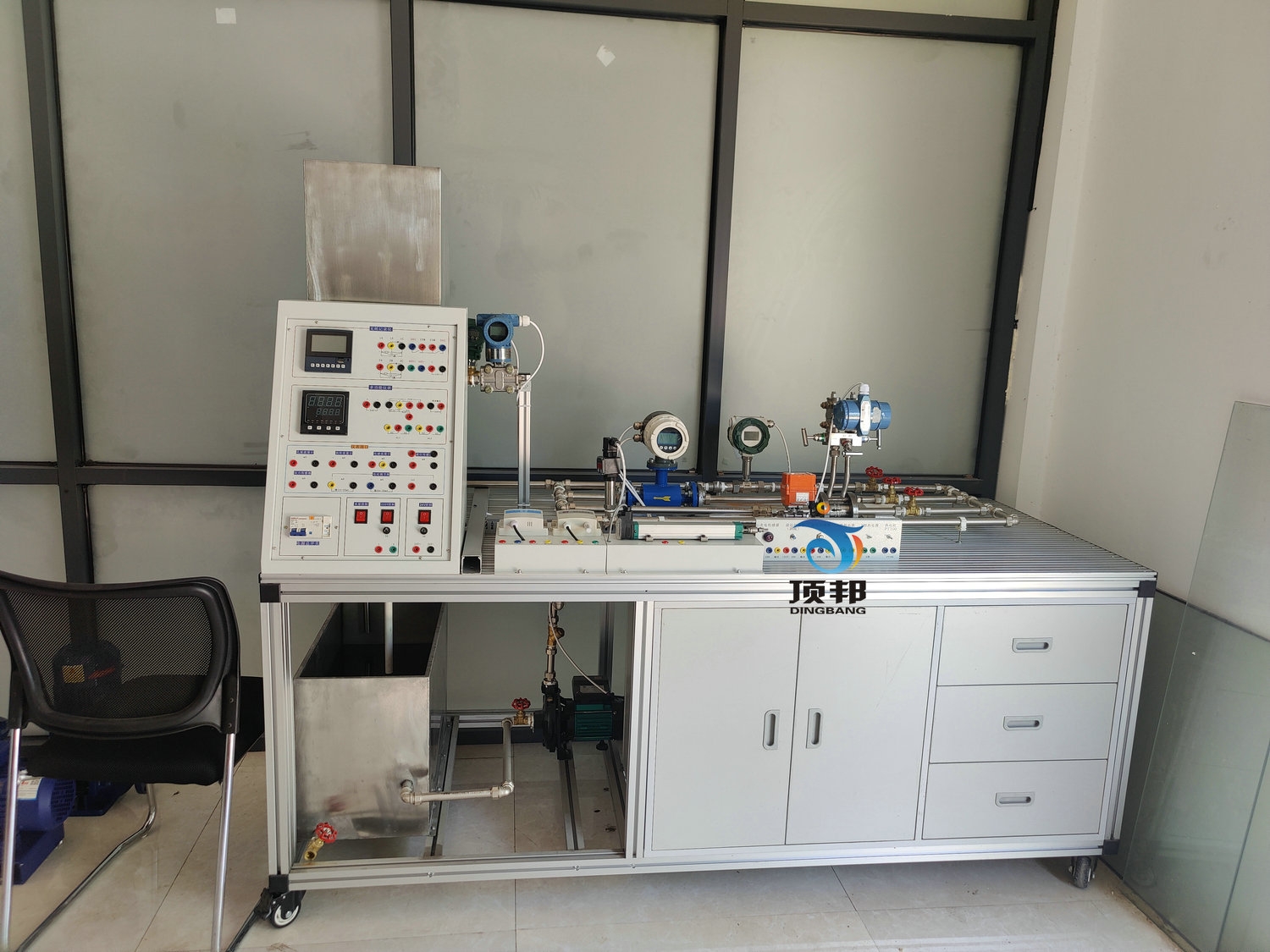

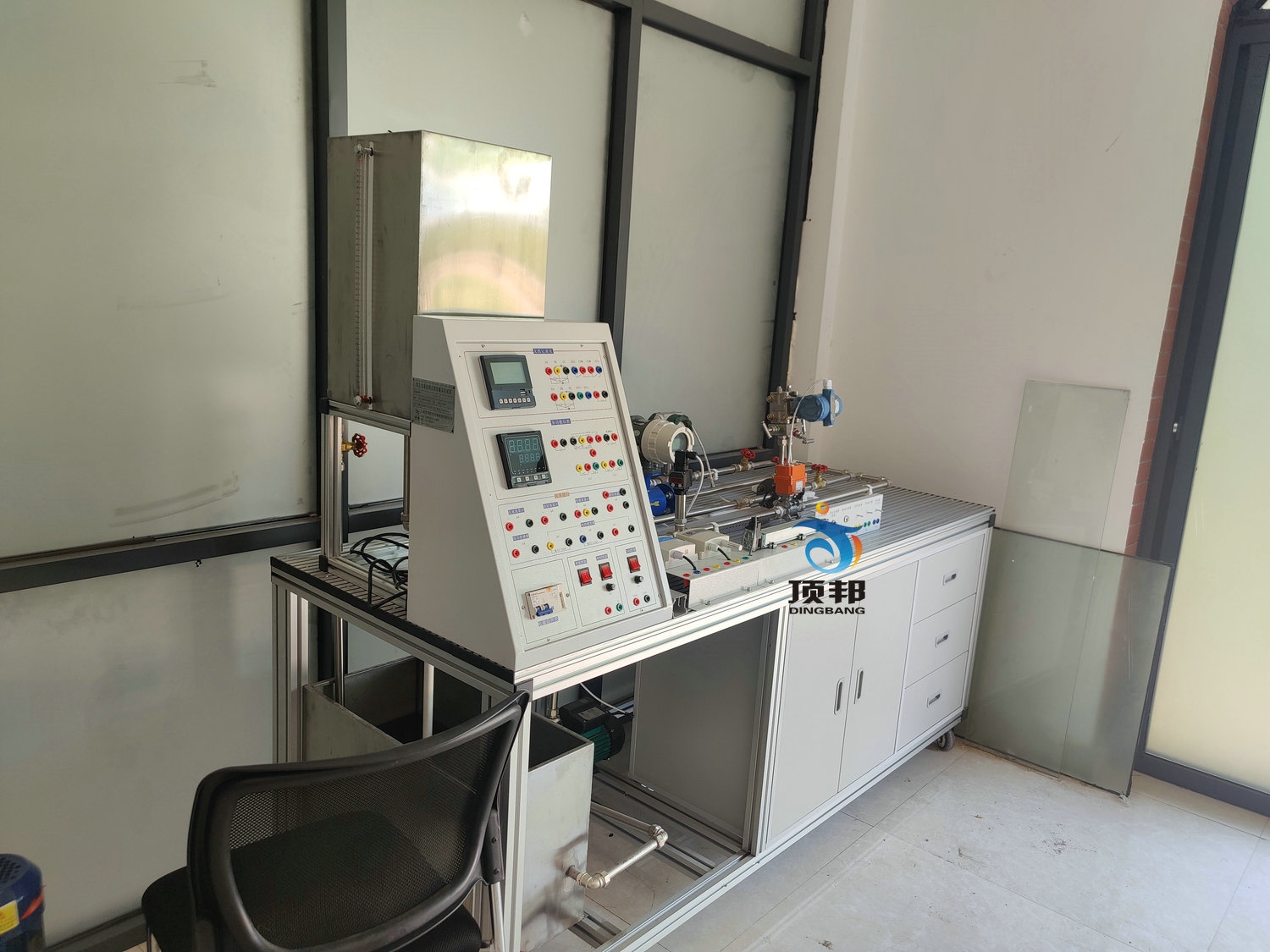

DBJT-5 热工仪表控制过程测量实验装置
一、 功能：
热工仪表控制过程测量实验装置能演示多种仪表的使用，测量仪表的组成，了解测量及测量误差的基本概念，测量的仪表的修正设定方法，仪表和仪器误差的处理方法，以及评估测量仪表质量优劣的技术指标等内容。
了解热工仪表的基本组成及其功能。仪表感受件直接与被测量对象相联系，接收被测参数的变化，并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换，使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值和变化。
1、电源：单相交流220V±10% 50HZ
2、作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜3kVA
4、测参数据：压力、温度、流量、液位测量仪表。
三、功能
1、热工仪表控制过程测量实验装置是由 传感器、 变换器、 显示器三大部分组成。传感器是将被测量的物理量按照一定的规律转换成能够被仪表检测出来的物理量的一类测量设备，也称感受件，一次仪表．
2、原理展示：通过位移测量、温度、转速测量、环境测量等具体应用实例来展示传感器的基本原理，并可动态显示实验结果，以此加深学生对传感器的了解。测量系统由四个基本环节组成：传感器、变换器或变送器、传输通道和显示装置等组成。
3、测量，使流量校验能够达到准确性要求，提高流量仪表的工作效果，保证流量仪表在工作过程中能够满足准确性要求，解决流量仪表在工作中出现的流量测量不准确，以及流量数值显示错误和流量精度失控的问题。通过对流量仪表的有效测量，能够解决流量仪表的测量问题，为流量仪表的测量提供有力支持。因此，做好流量仪表的测量，对提高流量仪表的工作效果和工作正确性具有重要意义。
4、液位校验。热工仪表在工作中，液位的测量数值对整个仪表的工作稳定性和工作准确性产生了重要影响，在热工仪表的校验过程中，做好液位的校验能提高液位计的工作效果，使液位计在工作稳定性和工作准确性方面达标，能提高液位计的测量精度，使液位计在整个工作中满足测量要求，解决液位计在测量中出现的测量标准不准确、测量精度失真以及测量数值显示不准确的问题。通过这一手段能够对液位计的等情况进行有效校验，提高热工仪表系统的校验效果，保证液位计能够正常工作，满足热工仪表的工作需要，提高热工仪表的工作稳定性，为热工仪表的稳定运行提供有力支持。
四、系统组成
1、系统通过产品说明、零件展示、装配演示、原理展示四个方面。
2、零件展示：单独展示传感器的各个组成元件，观察零件的结构、材质以及材质类型。
3、装配演示：以真实的形式展示传感器的装配过程，让学生直观了解传感器的组成结构和装配
4、传感器配置：平台安装了霍尔位移传感器、霍尔转速传感器4-20MA /2000、湿敏传感器、气敏传感器4-20MA/+2000/--2000、差动电容传感器4-20MA/500MM、差动变压器4-20MA/1.6MP/3T、孔板流量计4-20MA/1.6MP/3T、扩散硅压力传感器4-20MA/1.6MP/6KG、光电转速传感器4-20MA/无限、K型热电偶、E型热电偶、PT100铂电阻等常用传感器。
5、无纸记录仪：万能输入，可测量各种类型的传感器输入。
6、PID仪表：万能输入，可测量各种类型的传感器输入。用于控制水箱、压力温度、移位、高度、压力、水压、流量等作用
7、实训平台：工业铝材平台：4040标准型号，
8、所有的传感器有特定的底坐，接线端子都引到底坐上，连接时用D2给插入连接。
9、不锈钢高位水箱一个，给水箱一个。
10、系统管道采用304不锈钢管子连接而成，美观大方，不生锈
11、平台由4040工业铝材组成。面板由几十路导流水槽，不积水换仪表时方便。
四、实训功能
主要分成压力测量部分、温度测量部分、流量测量部分、移动位置测量部分
1.能实现传感器的认知；
2.能实现离心泵的工作原理及特性认识；
3.能实现电动调节阀的工作原理及特性认识
4.能实现智能调节仪的认识和使用
5.能实现流量积算仪的认识和使用
6.能实现无纸记录仪的认识和使用
7.能实现涡轮流量计的工作原理认识和校验
8.能实现电磁流量计的工作原理认识和校验
9.能实现孔板流量计的工作原理认识和校验
10.能实现差压变送器的工作原理认识和使用
11.能实现扩散硅压力传感器的工作原理认识和操作
12.能实现扩散硅液位传感器的工作原理认识和校验
13.能实现电容式液位传感器的工作原理认识和校验
14.能实现差压液位传感器的工作原理认识和校验
15.能实现Pt100铂热电阻的工作原理认识
16;能实现T型热电偶的工作原理认识
17.能实现半导体热敏电阻的工作原理认识
19.能实现传感器的零点和迁移的认识
