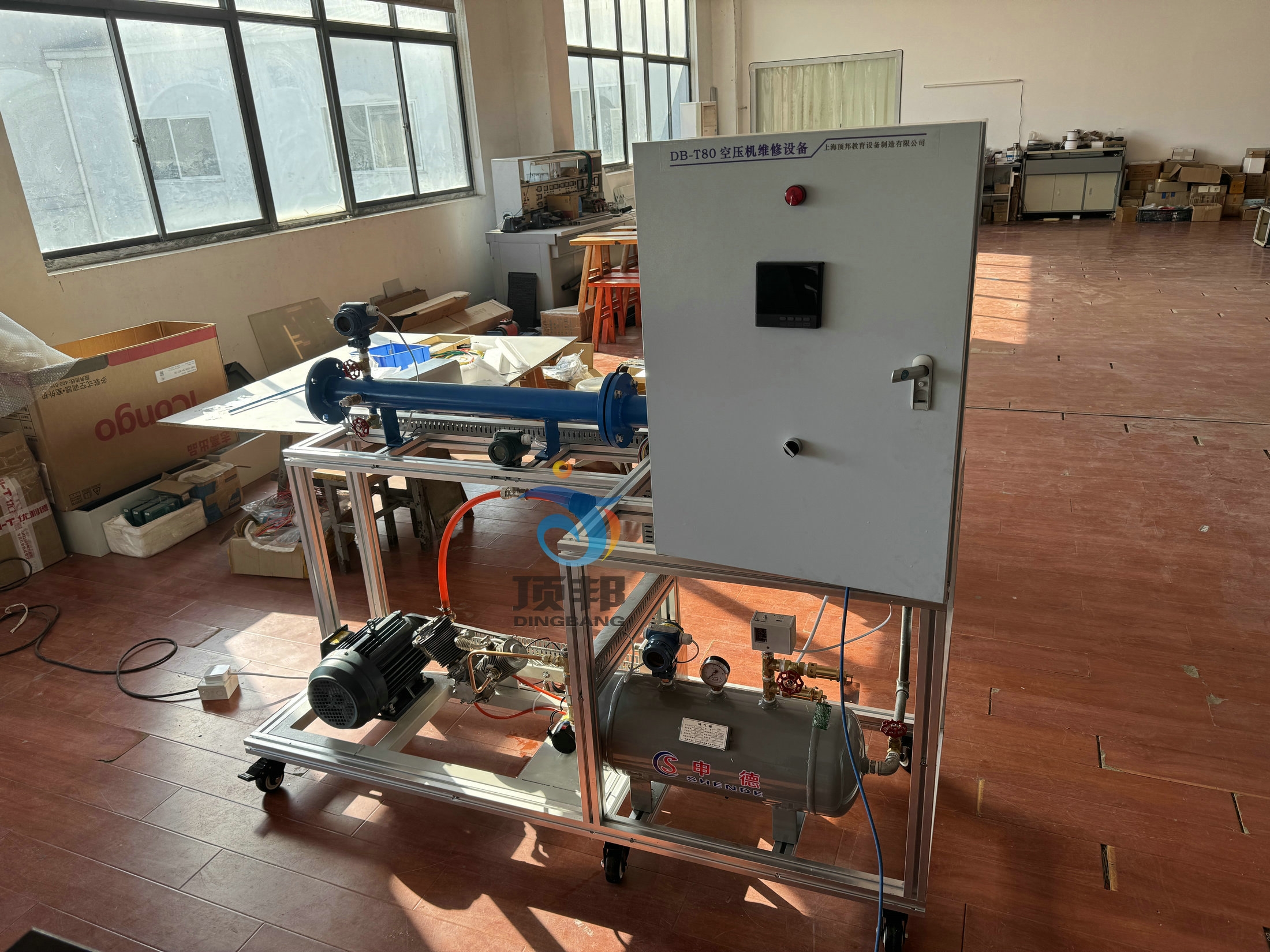

案例产品图片：
产品简介：
一、概述
空压机是气源装置中的主体，通过原动机将机械能转换成气体压力能，在动力机械中占有很大的比例，其相关性能对生产安全、节能减排等各方面均有较大的影响。本装置采用往复式活塞空压机为实验对象，对其进行出厂实验、性能实验以及变工况实验，直观的了解空压机原理、结构、运转、试验过程、性能参数和自动检测的方法及手段，可以作为高校本科生、硕士生、博士生培养使用的基础实验平台，也可作为科研、教学和委托检测的专业试验设备。
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃
装置容量：≤1.5kVA
冷却方式：风冷功率：8-10kW
重 量：200kg±50kg
外形尺寸160cm×80cm×150cm
安全�；ぃ壕哂新┑缪�、漏电流过流保护装置，安全符合国家标准。
三、功能特点
1、置结构紧凑，抗干扰能力强，振动小，噪声低，适合实验室布局。
2、采用高频采集卡和计算机（计算机用户自配）相结合的测控系统，编程灵活、易于操作、性能可靠，采用集中管理、分散控制的模式，人机交流简便，并能实时检测系统运行数据。
3、移动方便：装置配有四个万向轮，可方便移动。
4、增加了个安全泄压阀，可测试泄压阀性能，
5、实验台本体由工业铝型材框架、加压系统及恒温系统等下列�？樽槌伞�
6、在线软件可测量电机A、B、C各相电压，各相电流、各相功率因数，各相有功功率、各相无功功率，各相电量，总电量。
空压机维修设备 输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃
装置容量：≤1.5kVA
冷却方式：风冷
功率：8-10kW
重 量：200kg±50kg
外形尺寸不小于140cm×80cm×150cm
安全�；ぃ壕哂新┑缪埂⒙┑缌鞴鞅；ぷ爸�，安全符合国家标准。
转速：1220-2000rpm；
额定排气压力：0.7-3MPa
储气罐不少于2个
排气减压装置不少于1套
消声器：安装在排气阀后
配安全阀不少于1个
测量显示装置温度传感器：Pt100铂热电阻，测温范围：0至200℃1个
高频动态压力传感器：量程-100kPa～1MPa，频响范围0～100kHz，精度0.25级1个
空压机专用压力传感器：量程0~16bar，输出信号4~20mA不少于1个
框架使用工业铝型框架，便于移动和固定，有利于实验室的布局
实验对象：包括但不限于QYJ-150空压机（双缸三级压缩，压缩介质:空气 工作原理:活塞式压缩机
润滑方式:机油润滑空压机
气桶量不小于:20pma
四、实验功能
采用喷嘴法测量空压机的排气量
安全阀泄放性能测定实验
3、各种压力变送器的使用
4、孔板流量的使用
5、数字采集系统的应用
五、技术参数：
| 序号 | 名称 | 参数 | 数量 |
| 1 | 空压机 |
QYJ-150空压机（双缸三级压缩，压缩介质:空气 工作原理:活塞式压缩机转速：1220-2000rpm； 额定排气压力：0.7-3MPa |
1台 |
| 2 | 第二储汽罐 | 用于测试空压机的安全阀实验 | 1个 |
| 3 | 排气减压装置 | 管路系统采用全304不锈钢 | 1套 |
| 4 | 气路压力传感器 | 测量流量计进口静压力1MP，输出信号：4~20mA | 1个 |
| 5 | 测试安全阀 | 0.6MP， | 1个 |
| 6 | 气罐 | 40L | 1个 |
| 7 | 排污口： | 储汽罐排除凝结水1/4 | 1个 |
| 8 | 温度传感器： | Pt100铂热电阻，测温范围：-50-100℃ | 3个 |
| 9 | 高频动态压力传感器 | 测量活塞压力：0-1MPa，频响范围：0～100kHz，精度：0.25级 | 1个 |
| 10 | 压机专用压力传感器： | 1MP，输出信号：4~20mA | 1个 |
| 11 | 电压变送器： | 测定电动机的电压4-20ma | 1个 |
| 12 | 电流集变送器 | 测定电动机的电流4-20ma | 1个 |
| 13 | 测试软件 | 在线监测及稳态分析，压缩机排气量、功率打印等功能 | 1套 |
| 14 | 电动机 | 5.5KW/380V | 1套 |
| 15 | 电动机转速传感器 | 光电开机 | 1套 |
| 16 | 数据采集�？� | 用有一路调整采集信号，用于采集压缩机活塞位置16路AI。8 路DI，8路DO | 1套 |
| 17 | 电脑桌铝型材 | 500*500*1200 | 1张 |
| 18 | 铝型材框架 | 其中铝型材架底部装有万向轮，便于移动和固定，有利于实验室的布局：1400*700*1500 | 1套 |
