一.概述
工程制图是工程界的语言，工程制图是理工科主要的技术基础课。如何更陆地培养学生的空间思维能力，更有效地掌握绘图基本功，这是广大师生多年的愿望。
绘图桌，可以创造个理想的、清新的制图环境与学习气氛，有利于教学计划的顺利实施与教学质量的提高。工程制图实训成套设备 包括学生制图桌、教师演示台、高亮度投影仪活动转椅及教学桌。
建筑工程制图室是建筑类专业的专业基础实验室，主要用于学生完成建筑识图、手工绘图等教学任务，旨在培养学生掌握建筑图纸的识图技巧和手工绘图的绘图方法，加强学生应用新技术、新方法的训练，提高学生发现问题、分析问题和解决问题的能力。
其中学生绘图桌经过多年的改进，现具有实用方便，配备齐全，轻巧大方，坚固耐用、拆装方便等特点。
桌子右面可入置仪器、工具，下面抽屉供学习资料、工具书等。
教师用的绘图桌，除上课时供操作投影仪使用外，主要用于辅导学生时现场批改作业及示范教学用。
绘图桌经使用后，深受广大师生欢迎，改变了以往上下课搬图板或绘图没有图板，在寝室随处画等现象，大大提高了绘图效率，改善了图面质量，全面提高教学质量。
绘图桌不但适用于制图教学，也同样适用于继课程的设计及毕业设计。
对于非机，非土类专业，使用2号以下的图幅，可选用小号制图桌，这样占地面积相应减小，附件也适当减少。本系列绘图桌除适用于大中专技校以及各类职业学校外，各设计科研单位及工厂企业的技术部门均可使用或稍加改进后使用。
主要参数：
1、 绘图板：
规格：900mm（长）×600mm（宽）×20mm（厚）；
材质：板面为双面三层椴木胶合板；
板面内框架为十字龙骨。
2、 绘图桌：
规格：1100mm（长）×620mm（宽）×730mm（高）；：
钢木结构，桌体材料选用16mm厚优质双贴面三聚胺板，桌体板截面选用优质PVC胶封；
台面下有两个抽屉，可放置文具、资料等；
面板下面有升降架，规格为685mm×485mm，材质合金，厚度1mm，面板倾角具有0-45°范围可调；
桌体下部左右两边为1.2mm厚度的钢质支撑架连接。
3、钢架结构绘图凳：
塑钢升降凳，PVC座面，钢管身，管身钢材厚度1mm，烤漆处理；
凳面厚6mm，底座三锥形设计；
整体高度45cm。

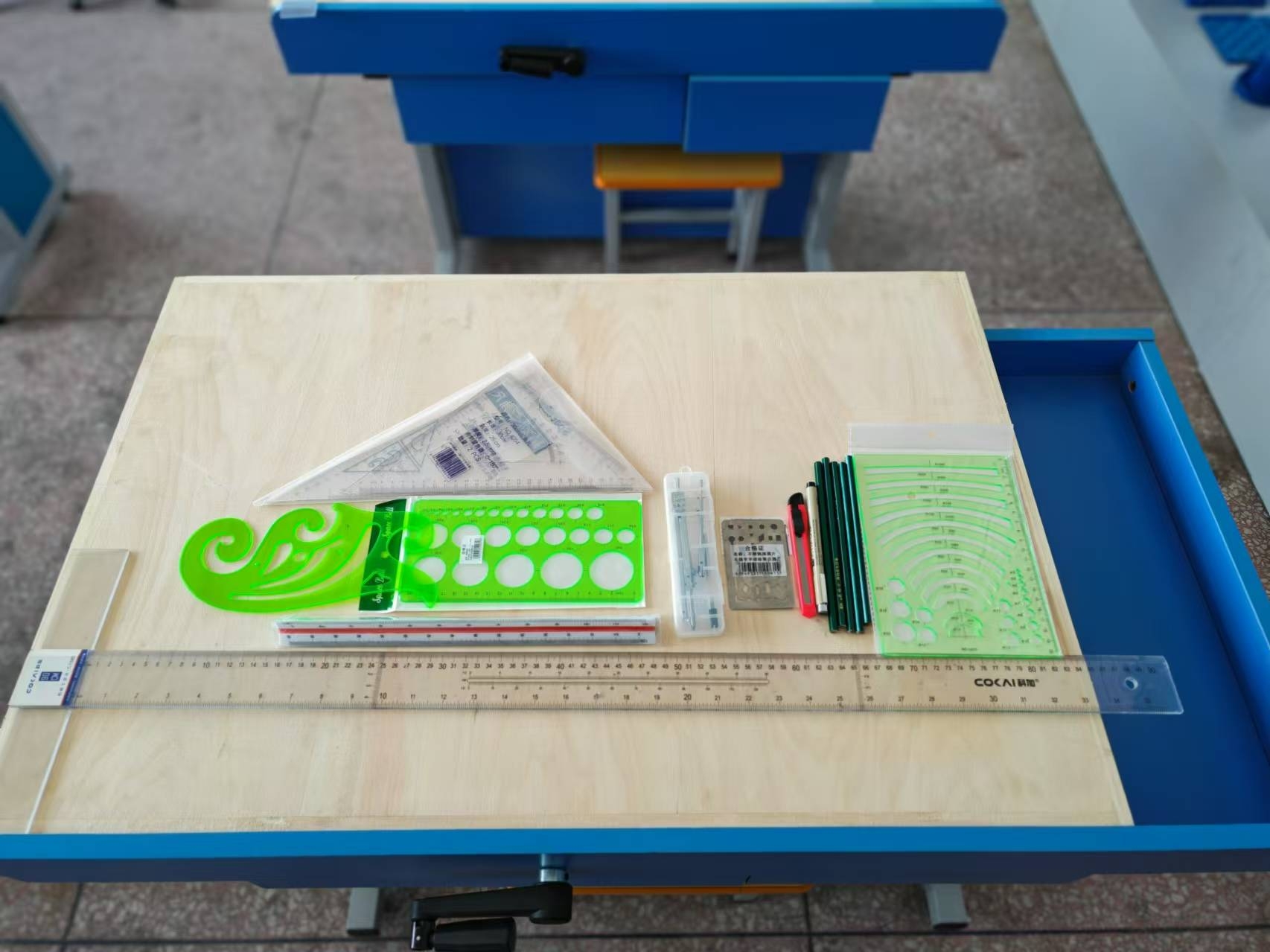

工程制图桌配置清单
| 序号 | 项目 | 设备及器件配置 | 数量 |
| 1 | 教师桌（含凳） | 153*90*80cm | 张 |
| 2 | 教师用设备 | 1、120cm丁字尺 | 根 |
| 2、120×90cm零号绘图板 | 张 | ||
| 3、精密绘图仪器（12件） | 套 | ||
| 4、高亮度书写投影仪 | 套 | ||
| 5、投影薄膜 | 盒 | ||
| 6、银幕 | 张 | ||
| 7、制图基本技能挂图（16张） | 套 | ||
| 8、活动转椅 | 个 | ||
| 9、工程制图模型（38件） | 套 | ||
| 10、 25cm曲线板 | 个 | ||
| 11、 30cm多用斜边三角板 | 个 | ||
| 12、 美工刀 | 个 | ||
| 13、 三棱比例尺 | 个 | ||
| 14、 多功能模板 | 个 | ||
| 15、 大圆弧 | 个 | ||
| 16、不锈钢多用擦图片 | 个 | ||
| 17、画圆模板 | 个 | ||
| 18、绘图铅笔（5支） | 只 | ||
| 19、81A绘图笔 | 只 | ||
| 3 | 学生桌（含凳） | 110*62*73cm | 张 |
| 4 | 学生用设备 | 1、 90cm丁字尺 | 根 |
| 2、 90×60cm一号绘图板 | 张 | ||
| 3、 精密绘图仪器（5件） | 套 | ||
| 4、 25cm曲线板 | 个 | ||
| 5、 30cm多用斜边三角板 | 个 | ||
| 6、 美工刀 | 把 | ||
| 7、 三棱比例尺 | 根 | ||
| 8、 多功能模板 | 个 | ||
| 9、 大圆弧 | 个 | ||
| 10、不锈钢多用擦图片 | 个 | ||
| 11、画圆模板 | 个 | ||
| 12、绘图铅笔（5支） | 只 | ||
| 13、81A绘图笔 | 只 |
一.概述
机械制图陈列柜是适用于全日制普通中专、职工中学、电视中专、职业高中机械类专业的制图教学，亦可供其它相近专业使用或参考。为突出培养学生画图能力和看图能力这条主线，对机械专业学生理论学习，使用范围增强认识，加深理解，机械制图陈列柜是一套提高教学质量的理想设备。
二.配置如下
| 序号与名称 | 陈 列 柜 内 容 |
|
第一柜： 制图基本知识与工具 |
罗马数字示列、阿拉伯数字示例、拉丁字母示例、标题栏、明细栏、比例、字体(GBT14691—93）基本要求、长仿宋体汉字示例、图纸幅面和尺寸、图框格式、三角尺、三棱比例尺、圆形量角器、多功能模板、圆规。 |
|
第二柜： 点、直线、平面投影 |
点的三面投影、一般位置直线的三面投影、线段实长和倾角α、垂面侧、水平面 、斜投影与正投影、直线的迹点、平面投影的特性、迹线平面、中心投影法、点在直线上的投影特性、线段的投影特征、四个分角中点的投影 |
|
第三柜： 点、直线、平面的相对位置 |
直角投影定理、相交两直线的投影、利用投影的积聚性求直线与平面的贯穿点、用辅助面法求直线与平面的贯穿点、利用投影的积聚性求两平面的交线、平面迹线作法、正垂面上圆的投影、立体表面上的直线和投影的相对位置分析、交叉两直线的投影、相交两直线的投影特征、用辅助线法求直线与平面的贯穿点、求两个一般位置平面的交线、平行两直线的投影 |
|
第四柜： 投影变换 |
投影变换的两种基本方法(换面法)、投影变换的两种基本方法(旋转法)、点绕正垂轴旋转、一般位置直线变换为新投影面垂直线、将一般位置直线旋转成投影面平行线、一般位置直线变换为新投影面的平行线、一般位置平面变换为新投影面平行面、一般位置平面变换为新投影面垂直面、将正垂面变换成投影面平行面、点的二次换面、投影面平行线变为投影面垂直线、求A点到P平面的距离及A点对P平面所作垂线的垂足K、用二次换面法画组合体视图 |
|
第五柜： 曲线与曲面 |
曲面立体的两面投影示例（斜置的圆柱）、曲面立体的两面投影示例（斜圆柱）、曲面立体的两面投影示例、曲面立体的两面投影示例（左上角有四分之一圆柱槽的四棱柱）、曲面立体的两面投影示例（斜置的圆锥）、曲面立体的两面投影示例（斜圆锥）、曲面立体的两面投影示例（上下倒置的圆台）、曲面立体的两面投影示例（有半个圆台槽的半圆柱）、曲面立体的两面投影示例（有半球槽的圆柱体）、曲面立体的两面投影示例（组合回转体示例一）、曲面立体的两面投影示例（组合回转体示例二）、连杆头部的截交线、铅垂面堆切圆球的截交线投影、曲线形成、空间曲线、回转曲面的形成及投影、锥面、柱状面、锥状面、圆柱螺旋线、圆锥螺旋线、单叶双曲回转面、圆环面的形成、顶针的截交线 |
|
第六柜： 截交相贯 １４件 |
半圆球切槽的投影、缺口三棱锥、圆柱开槽的投影、开槽空心圆柱的投影、求截交线2件、镗刀杆头部的投影、接头投影、千斤顶盖投影、相惯线的剖面5件 |
|
第七柜： 相贯线 １８件 |
正交两圆柱相贯线、正交两圆柱相贯线、用球面法求圆柱与圆锥的相贯线、两正交圆柱的相贯线、圆柱上钻孔及两圆柱孔的相贯线、圆柱上钻孔及两圆柱孔的相贯线、两偏交圆柱的相贯线、圆锥台和半圆球的相贯线、圆柱和圆锥正交的相贯线、斜交两圆柱的相贯线、圆柱与圆锥正交、作轴线不相交、直径不相等的两圆柱的相贯线、圆柱与半圆球相交、相贯线的特殊情况2件、 圆柱、圆台和圆球的相贯线 |
|
第八柜： 表面交线 |
圆柱的投影与表面上取点、圆锥的投影与表面上取点、六棱柱的投影与表面上求点、形体中面的分析、圆球投影和表面上取点、圆环投影与表面上的取点、专用垫圈的投影、五棱锥的投影与表面上的求点、表面交线模型22件 |
|
第九柜： 组合体 ２４件 |
组合体的组合方式（2件）、外表面共面与不共面（2件）、内表面共面与不共面（2件）、外表面相切、内表面相切、平面与曲面表面相交、两曲面相交、轴承座及其形体分析、垫块、几个视图联系起来看（4件）、支架、压板、构形设计力求新颖（3件）、叠加构成的组合体、圆柱挖切构成的组合体、综合构成的组合体 |
|
第十柜： 机件表达方法 ２５件 |
基本投影面、局部视图、对称物体局部视图、斜视图、剖视图、全剖视图、半剖视图（一）、半剖视图（二）、局部剖视图、单一斜剖切面：阶梯剖的全剖视图、阶梯剖的半剖视图、阶梯剖的局部剖视图、两个相交的剖切面、旋转剖视产生不完整要素的情况、复合剖、用断面表达轴和键槽等结构、剖切断面分离时断面图、两相交剖切平面剖出的移出断面图、相同结构的画法、多孔结构的画法、肋、孔的简化画法（2件）、法兰盘上均布孔的简化画法、椭圆的简化画法 |
|
第十一柜： 零件图１４件 |
柱塞套、泵轴、端盖、托架、箱体、蜗轮减速箱体、阀体、 法兰盘圆锥管、缸体、手轮、轴架、支架、车床尾座空心套、盘 |
|
第十二柜： 零件图、齿轮、键、弹簧 |
直齿圆柱齿轮传动、圆锥齿轮传动、蜗杆蜗轮传动、渐开线花键联接画法、普通平键、半圆键、圆柱销、圆锥销、开口销、压缩弹簧、拉伸弹簧、扭转弹簧、板弹簧、涡卷弹簧、直齿圆柱齿轮零件图、圆锥齿轮零件图、蜗杆零件图、蜗轮零件图 |
|
第十三柜： 装配图表达方法 |
球阀（2件）、机油泵、齿轮油泵（2件）、铣刀头（2件）、油泵（2件） |
|
第十四柜： 装配图读图 |
滑动轴承、齿轮泵、旋塞、杠杆、微动机构、机用虎钳、台虎钳、减速器 |
|
第十五柜： 标准件 |
外螺纹的画法、内螺纹的画法、加工内螺纹、部分螺纹的画法、螺纹孔中相贯线的画法、螺纹联接的画法、螺栓联接、螺钉联接、双头螺柱联接、六角头螺栓、双头螺柱、开槽圆柱头螺钉、开槽沉头螺钉、开槽盘头螺钉、开槽平端紧定螺钉、Ⅰ型六角螺母、平垫圈、弹簧垫圈 |
|
第十六柜： 习题模型 |
共：30件 |
