停站触发与停站实训
一、实训目的了解停站触发与停站原理
二、实训器材
（1）实训屏一套
（2）电梯电气控制�？橐豢�
（3）连接导线若干
三、实训步骤

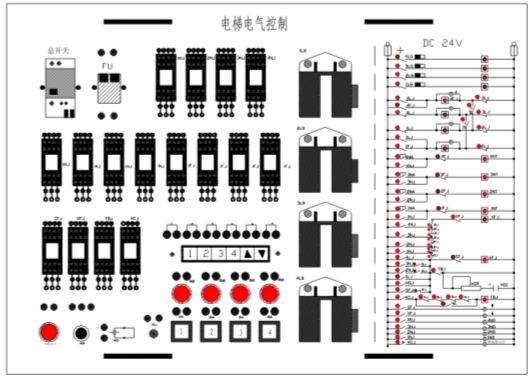

1．实物图
2．停站触发与停站工作过程
停层触发与停站电路的作用是电梯到达所去楼层前，将快速运行的电梯变成慢速运行，以提高乘坐舒适感与平层停站的准确度。它又称换速电路
假如司机在轿内按下按钮3ND，则3NJ得电并自锁，经定向选层后驶向第3层，到达第3层的换速点后，MSJ闭合、TBJ得电自锁，HSJ换速继电器得电，实现换速。

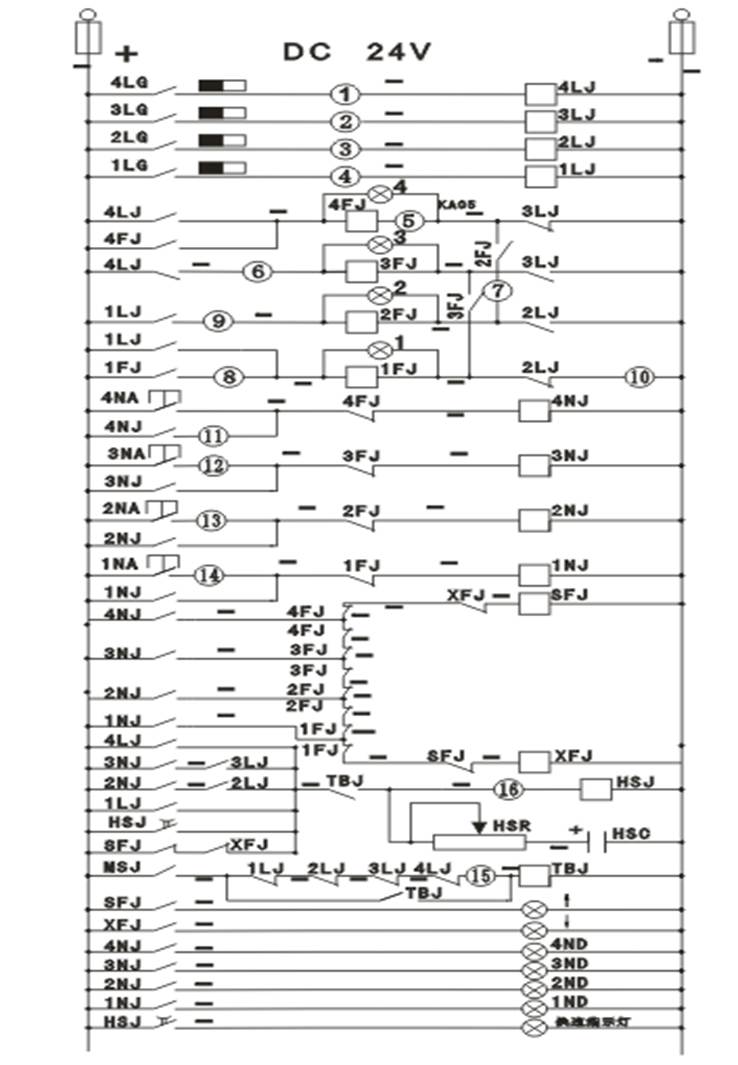

3．电梯电气控制故障图
4.故障点分析
故障点15启动时,故障现象:到达换速点时不动作；
故障点16启动时,故障现象:快到达层时换速不动作；
三、注意事项
（1）应在指导老师的监护下，做到安全文明操作，防止意外事故发生。
（2）安装前应熟悉电路的工作原理及工艺要求。 安装接线时不可用力过猛，以防螺钉打滑或发生意外人身事故和设备事故。
（3）用万用表带电检测时应注意正确选择档位。
（4）通电试车完毕，切断电源。对图纸资料妥善保管，并做好记录。
（5）结束后需对现场进行整理，打扫卫生。
