楼层控制电路实训
一、实训目的了解搂层控制电路原理
二、实训器材
（1）实训屏一套
（2）电梯电气控制�？橐豢�
（3）连接导线若干
2．搂层控制电路工作原理
在电梯井道内，每层都装有一只永磁感应器，而在轿厢侧装有一块长条的隔磁铁板。假如电梯从1层向上运行，则隔磁铁板依次插入感应器，当隔磁板插入感应器时，该感应器内的干簧触点闭合，控制相应的楼层继电器1LJ～4LJ吸合。

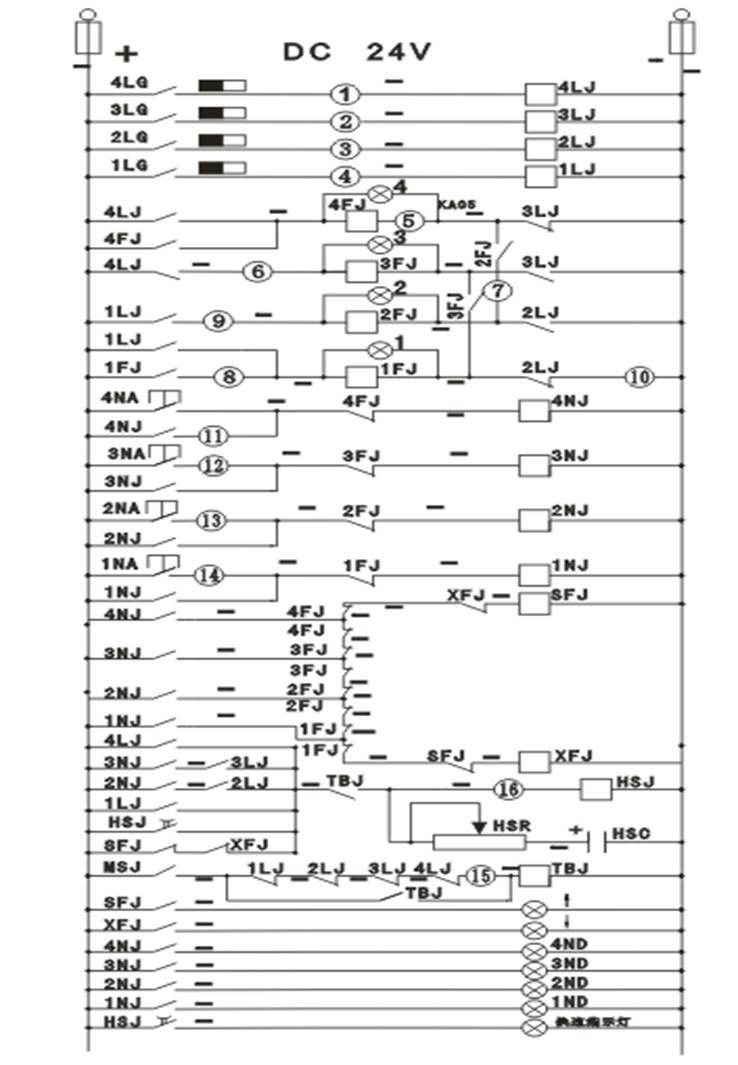

3．电梯电气控制故障图
4.故障点分析
故障点1启动时,故障现象:第4层的楼层继电器不动作；
故障点2启动时,故障现象:第3层的楼层继电器不动作；
故障点3启动时,故障现象:第2层的楼层继电器不动作；
故障点4启动时,故障现象:第1层的楼层继电器不动作；
四、注意事项
（1）应在指导老师的监护下，做到安全文明操作，防止意外事故发生。
（2）安装前应熟悉电路的工作原理及工艺要求。 安装接线时不可用力过猛，以防螺钉打滑或发生意外人身事故和设备事故。
（3）用万用表带电检测时应注意正确选择档位。
（4）通电试车完毕，切断电源。对图纸资料妥善保管，并做好记录。
（5）结束后需对现场进行整理，打扫卫生。
