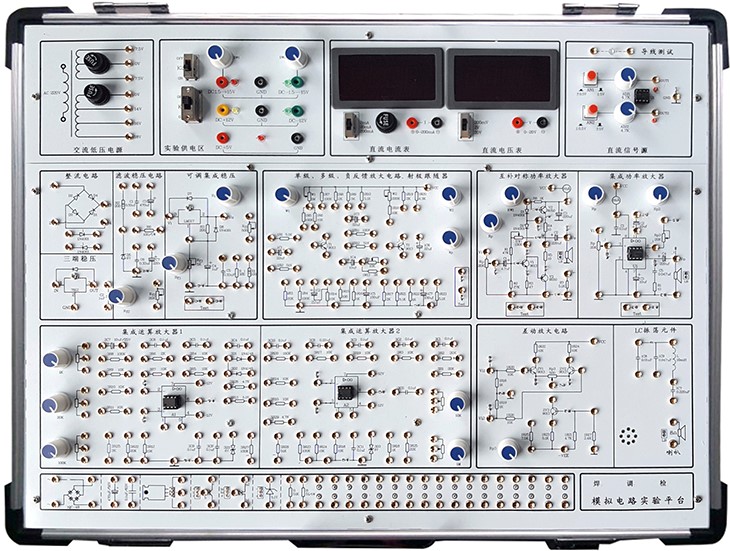

模拟电路实验室,电子技术实验箱
模拟电路实验室设备主要承担院校理工类专业的学生进行电子技术以及电子基础课程相关的实验教学，是学生独立开展模拟电路实践环节的重要场所，是学生把基础理论知识转化为实际基本能力的一个必要途径，提高学生的动手能力，达到巩固电子基础知识的目的。
模拟电路实验室，电子技术实验箱以及相关的组合设备，能满足学生进行模拟电路实际操作，具备由学生自主选配电子组件，拥有独立设计和电子创新性实验条件。
模拟电路实验室设备功能：承�！赌Ｄ獾缱拥缏贰贰ⅰ兜缱酉呗贰�、《电子电路基础》等课程的部分实验，可面向院校物理学、机械类、电类等工科专业得学生开设模拟电子技术基础实验课程。实验室坚持启发引导、严谨治学的作风，坚持培养学生的独立思考、独立操作和独立分析问题的能力。
模拟电路实验室实验室采取开放式实验教学模式，按不同专业和不同类别学生的教学大纲要求，设置不同的实验项目和实验内容，为学生提供多个选作实验项目。学生可以根据自己的兴趣，选做其中不少于指定数目的实验，同时可为学生提供电子设计竞赛和毕业设计的相关实验平台和仪器。
模拟电路实验室，主要仪器设备：模拟电路实验箱、双踪示波器、功率函数发生器、模拟万用表、晶体管毫伏表。
一、技术指标
1、工作电源
1）输入：AC220V±10%,50HZ。
2）输出：(1)ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。有短路保护功能。
(2)DCV ±1.5V～±15V连续可调，有短路�；ぷ远指垂δ�。
(3)DCV ±12V/0.5A， 5V/0.5A，有短路�；ぷ远指垂δ�。
3）完善的电源�；さ缏罚汗鞅；�、过压�；�、接反�；ぁ�
2、信号源
1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
2）函数发生器
输出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V为峰-峰值，且正负对称）
三角波：0～20V（20V为峰-峰值，且正负对称）
方波：0～20V（20V为峰-峰值，且正负对称）
频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
3、单级放大电路
4、二级放大电路
5、射极跟随器电路
6、差动放大电路
7、负反馈放大电路
8、半波、全波、桥式整流和滤波电路
9、并联稳压电路
10、集成功率放大电路
11、互补对称功率放大电路
13、2组运算放大器电路
14、分立元件区：设计有1个8Ω扬声器、1个桥堆、1个单结晶体管BT33、1个470uF和0.1uF电容、4个5.1V稳压管、1个三极管接插做、1个集成稳压管接插座、1个1W/51电阻、1个51K电阻,另有二极管、电容、电阻、三极管等分立元件接入区，用镀银长紫铜管做插孔，可以满足大小不同的管脚的接插。
15、指针式直流毫安表1只，量程为1mA，内阻为100Ω。
16、实验板采用2mm厚印制线路板制成。
17、采用高可靠自锁紧防转叠插座作为实验连接点。
18、可以根据需要，另行开发其它实验电路。
19、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。
20、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，连接稳定可靠。
二、实验内容
(一） 分立元件电路实验
1、基本单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射级跟随器
5、差动放大电路
7、集成功率放大器
8、互补对称功率放大器
9、单相半波、全波、桥式整流和滤波电路实验
10、集成稳压电路
11、RC正弦波振荡器
12、LC振荡器及选频放大器
13、电流/电压转换电路
14、电压/频率转换电路
15、二极管的正、反相特性
16、晶体三极管的输入、输出特性
17、并联型直流稳压电源
（二）集成运算放大电路实验
1、模拟运算电路
①电压跟随器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤双端输入求和放大电路
2、积分与微分电路
①积分电路
②微分电路
③微积分电路
3、波形发生电路
①方波发生器
②占空比可调的矩形波发生器
③三角波发生电路
④锯齿波发生电路
4、有源滤波器
①低通滤波器
②高通滤波器
③带阻滤波器
5、电压比较器
①过零比较器
②反相滞回比较器
③同相滞回比较器
6、波形变换电路
7、运算放大器指标测试
