产品图片
产品介绍

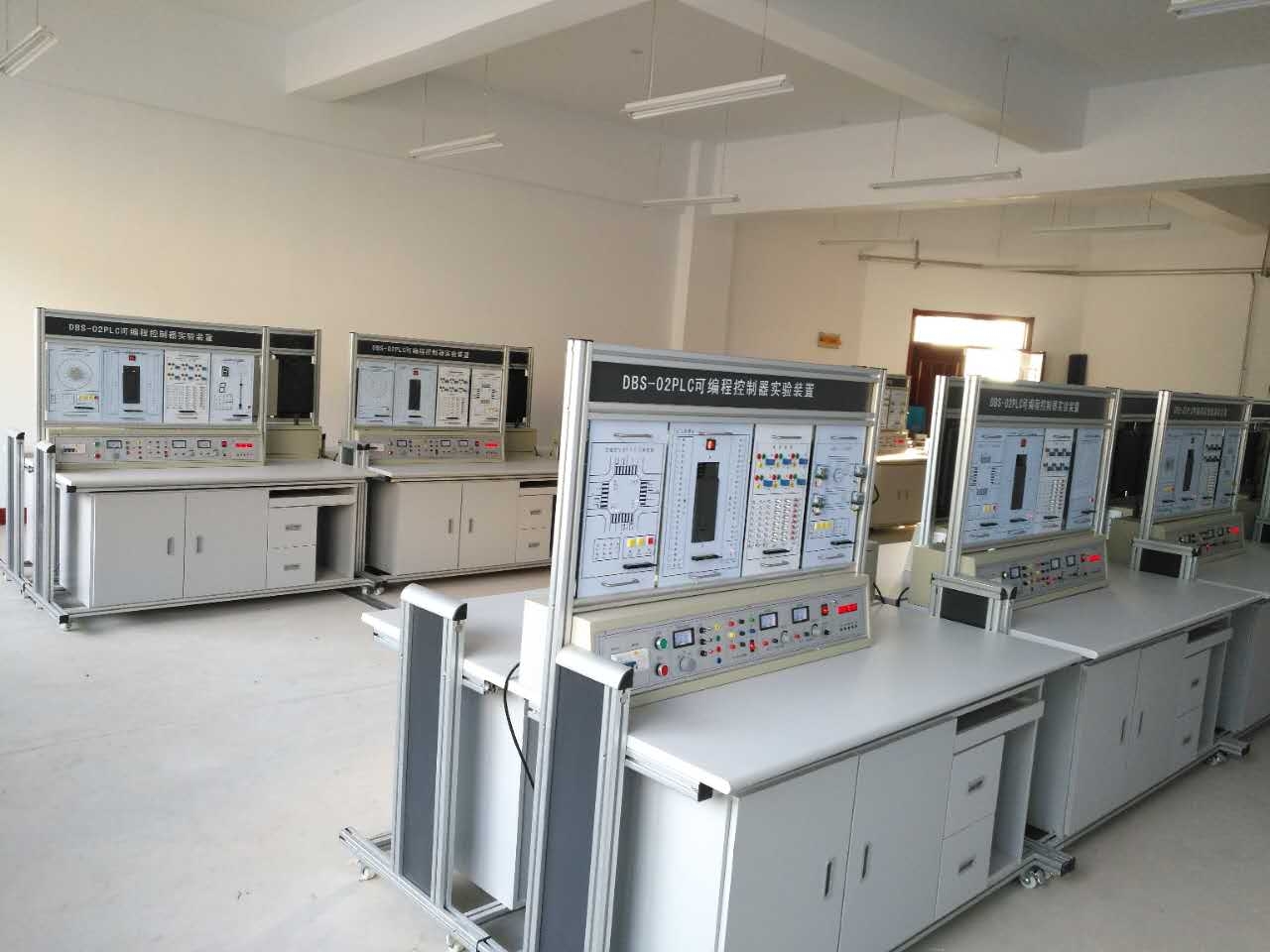

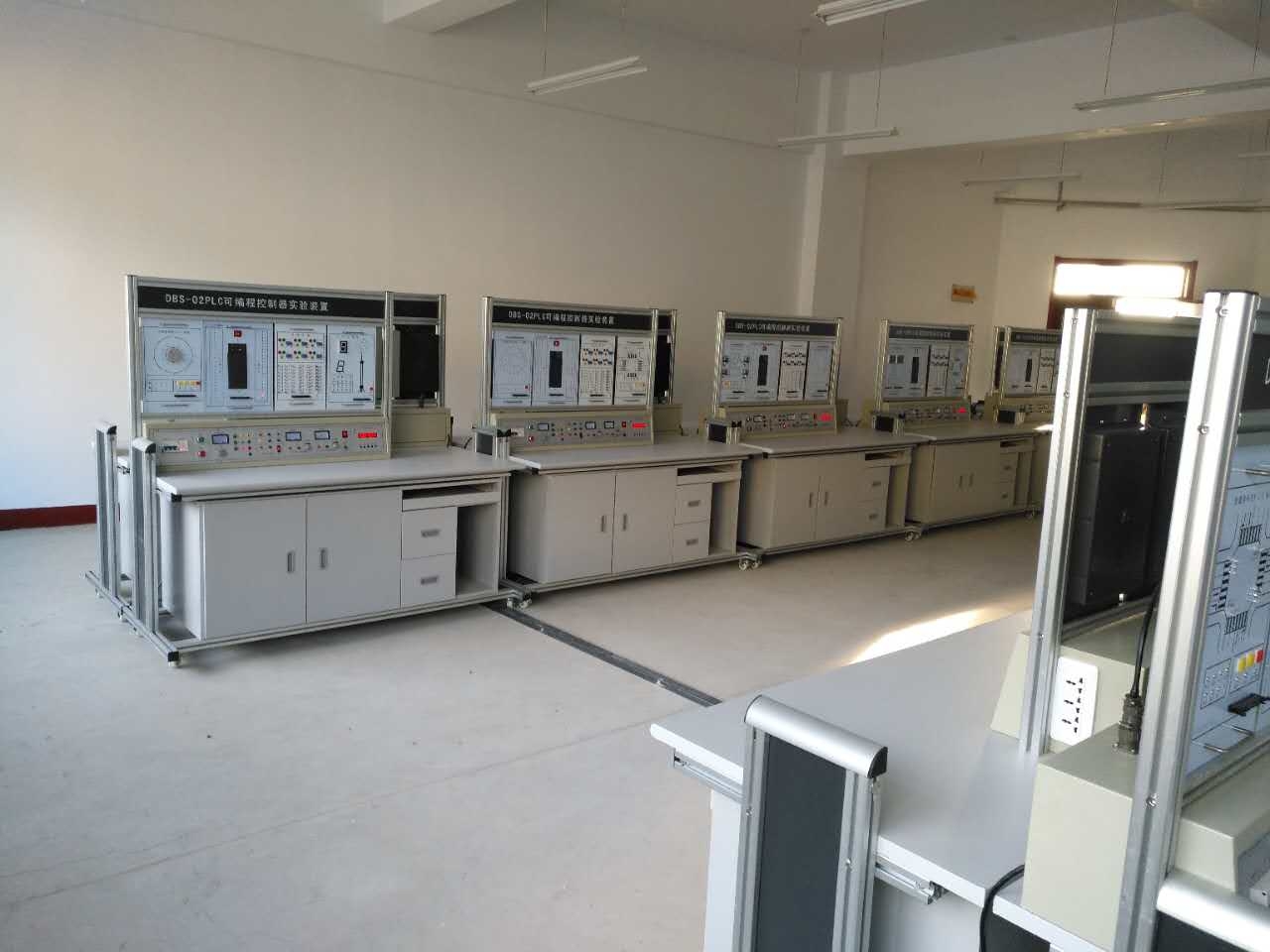

DBS-02 PLC可编程实验室设备
一、概述
PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验室设备是根据这一教学要求开发的新一代PLC教学产品，产品采用挂箱式，便于实训项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。
二、系统构成
1、PLC可编程控制器实训台（演示屏与控制箱构成）
2、PLC可编程控制器实训演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
三、PLC可编程控制器实训台控制箱技术指标
1、电源
1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级�；すδ�。输出交流220V工作电压有高精度电流表与电压表指示
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动�；すδ堋�
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动�；すδ�。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流�；すδ堋�
E组:恒流源，提供0-20mA恒流源
F组:单相市电输出，供用户自备仪器使用。
四、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：24点 输出24点(可选择)
◆型号：三菱FX3U-48MR（也可选择西门子、欧姆龙，价格另议）
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
1）功能包括
◆ 交流电源输入区 ◆ PLC主机 、编程电缆
◆ LED发光管、指示灯 ◆ 输出负载指示
◆ 输入模拟开关（按钮和开关） ◆ LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A，24V2A ◆ PLC输入 、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
4）实训台本身带有24V2A的电源�？梢灾苯佑糜谑涑龈涸鼗蛴胙菔咀爸媒涌诨蛴肫渌杂ψ爸孟嗔�
5)双口接线法 PLC主机与实训挂箱之间的连接即可采用自锁采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实训连接速度，与单一连接法相比具有绝对优越性。
五、实训桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
六、PLC可编程控制器实训演示挂箱
该装置是为了配合PLC可编程控制器实训台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构训证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成，箱体结构合理，工艺先进，美观大方。该装置在演示屏上位置可任意移动、互换。
演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，每套演示装置主要由十七块实训挂箱组成，它们的型号分别为：
1）PLC001 交通信号灯PLC自动控制
2）PLC002 搅拌器的PLC自动控制
3）PLC003 LED数码管显示PLC自动控制（实物）
4）PLC004 四层电梯的PLC自动控制（实物）
5）PLC005 加工中心刀具库选择控制（实物）
6）PLC006 艺术彩灯造型的PLC控制
7）PLC007 电机的自动控制（实物）
8）PLC008 步进电机的PLC控制（实物）
9）PLC009 模拟电视发射塔 10) PLC010 自动送料装车系统
11)P LC011自动售货机
12)PLC012 自动成型系统
13)PLC013 水塔自动供水系统
14)PLC014 邮件自动分拣系统
15)PLC015 自动洗衣机系统
16)PLC016 电镀系统
17）PLC017 基础实训
18）三菱PLC主机：输入：24点 ,输出16点
实验挂箱
七、实训项目
1．与、或、非逻辑功能实训
2．定时器、计数器功能实训
3．跳转、分支功能实训
4．移位寄存器实训
5．数据处理功能实训
6．微分、位操作实训
7．交通信号灯PLC自动控制实训
8．搅拌器的PLC自动控制实训
9．LED数码官显示PLC自动控制实训
10．四层电梯的PLC自动控制实训
11．加工中心刀具库选择控制实训
12．艺术彩灯造型的PLC控制实训
13．电机的自动控制实训
14．步进电机的PLC控制
15．模拟电视发射塔实训实训
16．自动送料装车系统控制实训
17．自动售货机实训
18．自动成型实训
19．水塔自动供水控制系统实训
20．邮件自动分拣实训
21．自动洗衣机控制系统模拟实训
22．电镀过程控制实训
DB-238 单片机技术应用实训考核装置
一、产品特点：
1.入门容易，简洁而不简单：为了使入门容易，我们采用简单易懂的版面设计，从最基本的一个跑马灯开始就让您无缝地切入教学。大部分的模块在保证安全的前提下反面是镂空的。这使得您可以让学生一目了然看到，并可以触摸到，这点很重要。因为我们深知，感性认识的重要性。
2、人体工学，美观而舒适：采用�？槠椒沤峁梗沟檬酉咔饔谧匀幌蛳�，如同平时读书写字。靠近用户侧又略带倾斜，使得操作时更加方便。同时抬头时视线使得毫无遮挡�？梢苑奖愕靥�，老师亦可观察实训情况。
3、高度开放，激发创新：采用�？榛杓�，我们并不简单的，单独设计�？椋墙？榧淞�，可能性，功能性做了综合考虑，提供经典实训项目，我们建议用户利用高度开放性的模块，设计出自己的实训项目。
4、贴近实际，易于拓展：深知教学与实际生产结合的重要性。特别设计了多达几十种的实训包
二、技术性能：
1、输入电源：AC220V±10% 50Hz
2、工作环境：温度-10~+40℃ 相对湿度＜85%(25℃)
3、装置容量：200VA
4、重量：100kg
5、外形尺寸：1600×750×1100mm
三、本设备各个功能�？楣δ芴氐�
1、 主机�？�
单片机采用爱特梅尔的AT89S52。该单片机内部设有256Byte的RAM和8KByte的FLASH、三个16位定时器，两个数据指针，片内集成了一个看门狗电路。64KRAM扩展空间、64KROM扩展空间；32个IO口，6个向量中断源；0~33MHz的工作频率，三级程序加密功能；工作电压4.0V~5.5V。使用DIP40封装便于更换芯片及仿真。并设计有在系统下载设计接口，通过USB下载器可以方便地进行编程，无需把单片机从电路上取下。
该�？樯匣狗庞写型ㄐ沤涌冢媒涌谝丫尤肷沟缏�，可以直接与计算机通信，飞利浦单片机和宏晶单片机也可以通过此口进行程序下载。复位电路上加有手动复位按扭，可以直接复位操作。�？樯匣股栌杏性捶涿髑缏罚苯痈潭ǖ缙骄涂梢苑⒊錾�。
2、 电源模块
电源�？椴捎孟咝缘缭春涂氐缭戳街值缭础５テ刃酒捎孟咝缘缭垂┑纾梢杂行Ъ跎僖虻缭锤扇乓某绦蚺芊�。电机等大功率器件采用开关电源供电，确保提供足够的功率。电源采用漏电�；た刈魑芸刂�，安全可靠。用船形开关单独控制低压电，市电与低压电分开控制。该�？楣灿腥橄嗷ザ懒⒌牡脱沟缭�，其中有两组是正负双电源输出。面板上放置了一个AC220输出插板，可以同时挂接三个仪器仪表。其中每组电源都有保险丝作过载�；ぁ�
3、仿真器模块
配备有高性能单片机仿真器，可以全功能仿真MCS51系列单片机，也可以软件仿真；软件为中国自主研发，可以很好的支持中文，支持关键字提示，自动完成符号配对等功能。支持64K程序地址断点、64K源程序有效行断点和64K临时断点，单片机内部寄存器状态一目了然。主机与计算机采用流行的USB接口。
4、 显示模块
该�？槲蘼鄞幼罨镜南允驹﨤ED发光二极管，还是到最高级的LCD显示屏都包含在内。具体配置为8位跑马灯（逻辑电平指示）、8位数码管动态显示、16×32点阵LED屏、1602字符型液晶显示屏、128×64绘图液晶显示屏。单片机常用的显示器件全部包含在内，使学习者可以接触所有的显示方案，设计人机界面时可以得心应手。
5、继电器�？�
继电器是常用的执行元件，也是常用的隔离元件，它能用低压控制高压电路，远程切换强电电路状态优点，同时它的执行元件又是一个线圈，在通电及断电时会产生电磁干扰。为此继电器�？樵诩闪饲缏返幕∩显黾恿斯獾绺衾氪胧８媚？楣灿�6路继电器，每个继电器的开关触点全部引出，并明确标示；每个继电器还设有工作指示灯，那一路继电器在通电工作使人一目了然。六组继电器中有两组为AC220控制的继电器，可以控制交流电机的正反转及停止，通过转换头可以连接电子连线。另外四组为电子连线座输出。继电器触点容量250V/6A、DC28V/12A
6、 指令�？�
指令�？樯戏胖昧说テＳ玫氖淙朐�，其中有8个独立键盘接口，8路8位开关量输入，4*4矩形键盘接口，可以满足学生从基础到高级，从简单到复杂的实训要求。如果用户需要更多的按键或需要更为复杂的设计，则可以采用该�？榈腜S2键盘鼠标接口进行扩展。
7、 ADC/DAC�？�
ADC/DAC模块上设计了两种转换芯片ADC0809和DAC0832。为了便于调试程序和硬件，板载了三个功能子�？椋�0-5V模拟电压输出、8等级LED电平指示器和有源时钟发生器。ADC0809实训时可以用有源时钟发生器作为芯片的时钟，可以用0-5V模拟电压输出作为模拟量，用8等级LED电平指示用作模拟量大小的指示；DAC0832实训时，可以将芯片的输出接在8等级LED电平指示器上，转换结果是否正常一目了然。
8、 交直流电机控制�？�
该�？榭梢酝瓿闪街值缁目刂剖笛�，分别是24V直流减速电机和220V交流减速电机。每种电机的转盘下面放有光电开关计数器，可以用单片机感知其位置和转动了多少圈。每个电机控制线路中设有超程�；な淙攵丝冢谟胨揭贫爸米楹鲜笛凳笨梢杂行П；さ缁突沟陌踩�
9、步进电机控制�？�
该�？樯栌幸恢�24V两相步进电机和大功率步进电机驱动器。模块改变了电机的轴转式运行方式，采用了一个水平移动机构，该机构可以把电机的轴转改为水平直线运动，并用铝直尺的刻度指示。该�？榛箍梢宰霰栈房刂频氖笛迪钅�，因为在运动机构上装有感知距离的闭环元件。同时设计了一个超程�；さ缏�，当机构走到一个程序不可知状态时，可自动关闭电机电源，避免机构超程损坏。直线运动机构上带了左右限位输出端子，供单片机查询状态。
10、 传感器配接模块(4路传感器接口)
传感器配接�？槭亲ㄎ衅鞯呐浣雍偷缙衾攵杓频囊豢榈缏返ピ�，该单元共有两组16路光电隔离IO口，每个光电隔离IO口均可仿PLC与24V电源供电的传感器连接。并配有四路传感器转换接口用于工业传感器的连接。
11、 扩展模块
因为82C55的控制方式仍有学习价值，目前在许多教材中仍有它的身影，扩展模块能满足实训的需求；82C55的三个端口全部引出，可以用电子连线连接，也可以用排线连接。控制端与数据通信口安排在一起，整体布局美观大方。另设有一片74LS245芯片，可以用来与82C55组合起来完成不同的实训功能。
12、 温度传感器�？�
该�？榕浔赣辛街中酒臀露却衅鳎菏至课露却衅�18B20和模拟量温度传感器LM35。LM35器件还加有运算放大器，放大的模拟量可以提高测量精度。每种传感器都有透明外壳加固�；�，内有大功率加热电阻，加热指示器等。工作状态一清二楚�？梢杂美醋龊阄驴刂疲驴仄鞯仁笛�。
四、配置清单
| 序号 | 名 称 | 型号及规格 |
| 1 | 实训桌 |
尺寸1160*720*840 采用符合人体工学的平斜面设计，所有�？槠叫狈庞谧烂婀潭ú勰�，实训视线同读书一样，自然往下，利于思考。同时解决传统立式结构的视线遮挡，无法看见教师教学的问题。工艺上采用优质铝材，16mm以上黑色木板，家具级封边工艺，带3个柜子，优质铰链，铝合金把手，带4个可锁式脚轮便于移动。 |
| 2 | 电脑推车 |
尺寸630*580*1140 采用铝合金结构，16mm以上黑色木板，家具级封边工艺，带4个脚轮，带电脑位，伸缩键盘托板。 |
| 3 | 51单片机主机�？� | AT89S52芯片/在系统下载设计 |
| 4 | 电源�？� | DC±5V，±12V，24V |
| 5 | 仿真器模块 | 仿真器 |
| 6 | 显示�？�(AB共2块) | 8位跑马灯 |
| 8位数码管动态显示 | ||
| 16×32点阵LED屏 | ||
| 128×64绘图液晶显示屏 | ||
| 1602字符型液晶显示屏 | ||
| 7 | 继电器�？� | 6路继电器（带驱动） |
| 8 | 指令�？� | PS2键盘接口 |
| 8个独立键盘接口 | ||
| 8路8位开关量输入 | ||
| 4*4矩形键盘接口 | ||
| 9 | ADC/DAC模块 | ADC0809 |
| DAC0832 | ||
| 0-5V模拟电压输出 | ||
| 8等级LED电平指示 | ||
| 有源时钟发生器 | ||
| 10 | 交直流电机控制�？� | 24V直流减速电机 |
| 220V交流减速电机 | ||
| 光电开关计数输出 | ||
| 11 | 步进电机控制�？� | 步进电机 |
| 水平移动装置 | ||
| 闭环控制装置 | ||
| 12 | 传感器配接�？� | 4路传感器接口 |
| 16路光电隔离IO口 | ||
| 13 | 扩展�？� | 8255芯片，74LS245芯片 |
| 14 | 温度传感器模块 | 18B20/LM35 |
| 15 | 串并装换�？� | 74LS164 串进并出、74LS165 并进串出 |
| 16 | IIC总线�？� | 总线 IC 卡/总线实时时钟 |
| 17 | RS232通讯线 | RS232通讯线 |
| 18 | ISP编程线 | ISP编程电缆 |
| 19 | 排线 | 排线 |
| 20 | 电子连线 | 实训连线 |
| 21 | 接近开关 | 接近开关 |
| 22 | 实训指导 | 实训指导1套 |
| 23 | 实训程序与配套软件 | 配套实训源代码，配套软件与工具 |
五、实训项目
实训一 灯光闪烁实训
实训二 跑马灯实训
实训三 独立按键输入实训
实训四 光隔离输入输出实训
实训五 金属检测实训
实训六 动态数码管显示实训
实训七 矩阵键盘接口实训
实训八 继电器隔离控制实训
实训九 蜂鸣器演奏实训
实训十 8255 芯片扩展 IO 实训
实训十一 字符型液晶显示�？榭刂剖笛�
实训十二 液晶显示模块控制实训
实训十三 点阵 L E D 屏汉字显示实训
实训十四 AD 转换实训
实训十五 D A 转换实训
实训十六 LM35 温度传感器采集实训
实训十七 单总线温度传感器采集实训
实训十八 交直流减速电机控制实训
实训十九 步进电机开环控制实训
实训二十 RS232 通信实训
实训二十一 PS2 键盘通信实训
实训二十一 静态数码管显示实训
实训二十二 74LS164 串进并出实训
实训二十三 74LS165 并进串出实训
实训二十四 IIC 总线 IC 卡存储实训
实训二十五 IIC 总线实时时钟实训
实训二十六 IIC 总线 EEPROM 存储实训
实训二十七 外部中断光电计数控制电机实训
实训二十八 定时器中断控制电机实训
实训二十九 闭环交直流电机系统实训
实训三十 闭环步进电机系统实训
实训三十一 恒温室控制系统实训
