主页 > 客户案例 > 西安高新科技职业学院物联网实训台,光伏实训设备
2024-04-16 09:26

西安高新科技职业学院物联网实训台,光伏实训设备

 西安高新科技职业学院是经陕西省人民政府批准，国家教育部备案，具备独立颁发学历证书资格的国家统招普通高校。学院位于西安市国家级西咸新区，占地700亩，建筑面积30余万平方米；图书馆纸质藏书60余万册, 期刊1500余种，数字图书50余万种，大型实验实训集群、工程训练中心、图文中心等国际化标准，与著名企业家、工程师、科学家直通的网络云教学辅助及就业系统等最现代科技设施，智慧化产学研一体化校园正引领学院向国际化大学标准迈进。

西安高新科技职业学院

学院专业特色鲜明。学院学习德国高新技术职业人才理念，培养创新思维、动手能力强、具备复合交叉知识结构的工程技术及管理人才。突出精简理论，强化实践，拓展学科新领域知识点的教育教学改革理念，形成了机械电子类、网络软件类、建筑类、财经类、管理类等特色鲜明、优势突出的高新科技专业群。
学院与三星等十余家世界500强企业合作专业设计，通过网络将各企业工程师、企业家、知名学者引入课堂，按照500强企业用人标准，根据市场需求最紧缺的人才即时调整专业设置，实现培养方案调整、名师课堂、虚拟现实、重点企业实习就业一体化培养模式，学院毕业生与同类院校相比就业竞争力突出。
师资队伍一流。学院目前已经形成西安理工大学教授、博士导师领衔的百余名教授和博士为核心的高学历、高职称、高水平的师资队伍。
学院学习方法创新。学院坚持贯彻以学习方法的创新为核心的教学理念，大力引导学生改进方法，通过大学学习，养成勤奋学习的习惯、掌握创新的学习方法，培养自我更新运用知识的能力和创新性思维。历年来，学院学生屡次在全国数学建模、创新创业大赛、信息技术、专业技能等各项全国及省级大赛中摘取大奖。二十多年来培养出六万多名高素质的毕业生，其中4000多名学生通过专升本考试进一步深造 ；短短几年中，学院已有300余名毕业生顺利考上研究生，李永胜等同学先后考取了清华大学、复旦大学、吉林大学等名校的硕士和博士研究生。近年来学院的毕业生中，从专科到博士都有大量资产上亿的知名企业家，成为了企事业单位的中流砥柱。
         完整大学生活理念。学院大力开展舞蹈、艺术、音乐、创业大赛、创新大赛等各项文体社团及实践活动，学生身体素质、艺术品质得到提升，同时组织、管理、口才、思维等综合能力和人文素养得到全方位提高。参加CUBA、舞蹈大赛、歌咏比赛等全省各项比赛学院每年向学生提供额度为2800元—8000元的奖、助学金，总金额近千万元，获奖励与受资助的学生达数千人。
学院就业竞争力突出。 学院与中国百强企业、世界500强企业海信集团、美的、佳能、神州电脑、华硕股份等数百家签署了校企合作发展战略协议，近年来又与苏州一建、上海建工、三星股份、恒力股份、大陆股份、三一重工、江都建工、海博智能等30余家企业签署就业合作协议，学生实习合作协议、项目承担和开发合作等协议，保障学生就业。

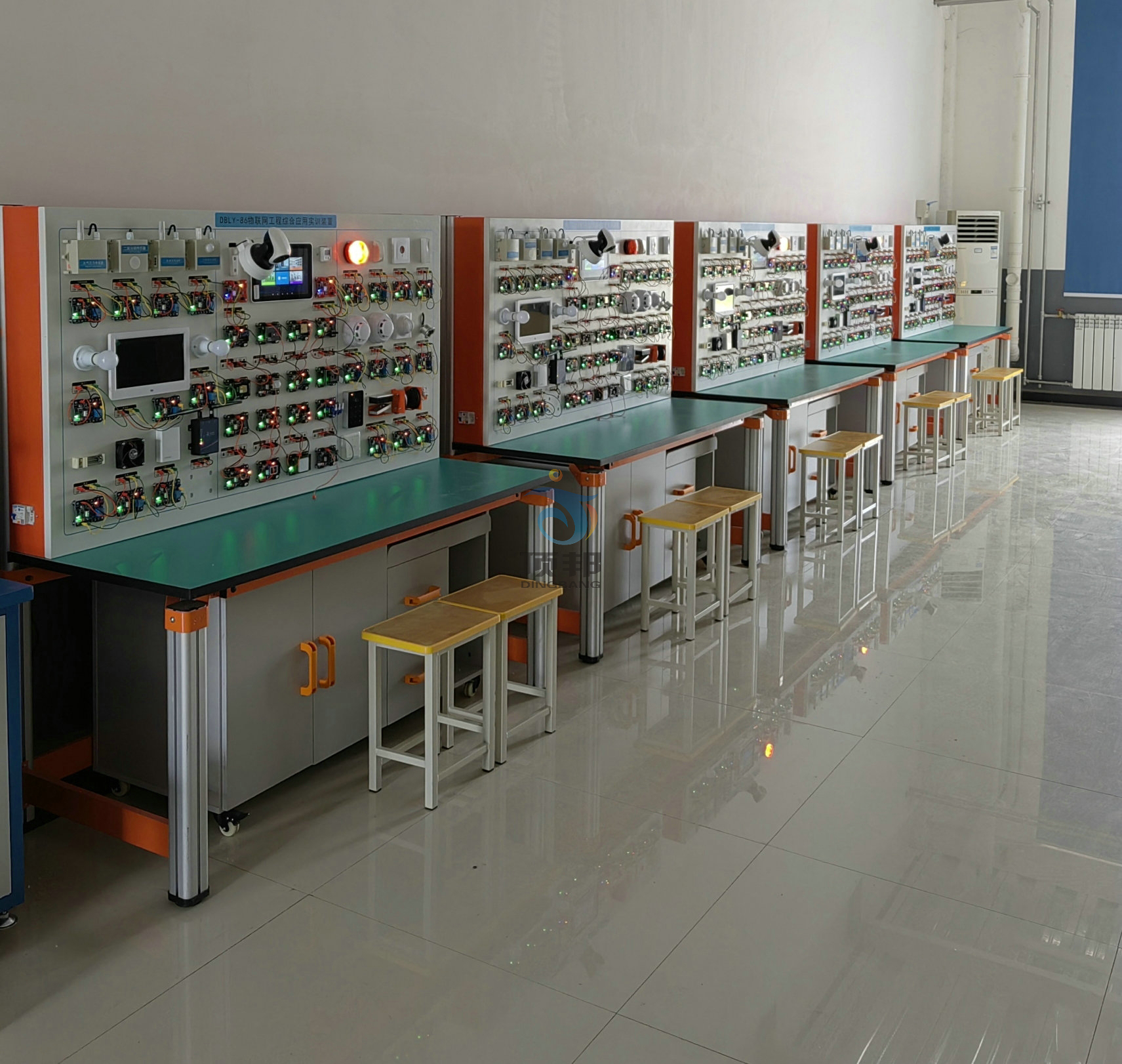

设备图片






技术参数：

物联网工程综合应用实训装置是针对物联网专业实验室建设需求设计的覆盖物联网基础教学、智能家居、智慧农业等实际应用的综合实训系统，它综合运用传感器技术、RFID技术、无线传感器网络技术、嵌入式技术、Zigbee/Wi-Fi等通信组网技术等，依托部署在操作台上的无线传感网节点、执行器节点、嵌入式智能网关等，实现智能家居门禁安防监控、智能家居环境监测、家居设备智能控制、农业环境智能检测等功能，可激发学生对物联网学习的兴趣，具有较高的性价比，能够满足物联网教学、基础实验教学、应用创新等多层次需求。

一、硬件资源
设备尺寸：长1980mm*高1740mm*宽100mm
1、核心网关区
（1）CPU：采用目前市场上最主流的i.MX6处理器，具有图像硬件加速器与原生千兆以太网，ARM® Cortex™-A9架构；
（2）主频：1GHz；
（3）内存：1GB的DDR3；
（4）EMMC：8G；
（5）电源管理芯片：i.MX6专用电源管理芯片MMPF0100F0EP，为处理器及系统其他设备提供电源；
（6）显示设备：10.1寸电容触摸屏；
（7）接口资源：3个UART接口，1个用于调试终端，2个做其他用途；千兆以太网接口，传输速率：10M/100M/1000Mb/s；500W CMOS摄像头接口，视频解码输入接口；LVDS，LCD显示屏接口；4个USB HOST接口，1 个USB OTG接口；SD Card接口；音频耳机接口，MIC接口；板载3G，WIFI，蓝牙模块；ZIGBEE�？�，用于与外部设备进行无线通讯；VGA接口；1个RS485接口，1个CAN总线接口；HDMI接口；板载JTAG调试接口；
（8）其他：板载陀螺仪传感器；
2、基础实验区
（1）Zigbee模块：16个
 标配CC2530�？�16个，内置增强型8位51单片机和RF收发器；
 含有丰富的I/O端口、内置温度传感器、串口、A/D和各种常用外围接口等；
 符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；
 无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；
 具有片内128/256K的可编程Flash，和8K的RAM；
 工作电压 2.0V-3.6V，超低功耗，支持休眠及唤醒功能
（2）二氧化碳传感器：1个
 主要芯片：LM393,MG811二氧化碳气体感应探头
 工作电压：DC5V；
 具有TTL电平信号灯输出指示，工作电压信号灯指示；
 双路信号输出（模拟量信号和TTL高低电平信号）；
 TTL电平输出有效信号为低电平。（当检测气体浓度超过设定值时，输出低电平时信号红色指示灯亮，该口可直接接单片机IO）；
 对二氧化碳具有很高的灵敏度和良好的选择性；
 具有长期的使用寿命和可靠的稳定性；
 快速的响应恢复特性；
 陶瓷探头可以插拔设计，方便更换，隔热散热更好；
 带温度补偿输出，标称温度环境下TCOM 输出为VCC/2 电压，当环境温度变化时，输出电压信号变化，温度变化量转换为对应电压输出变化量，从而通过程序补该温度变化量，控制探头更有效的检测；
（3）光照强度传感器：1个
 两线式串行总线接口的数字型光强度传感器集成电路，可以利用它的高分辨率探测较大范围的光强度变化。
 接近视觉灵敏度的光谱灵敏度特性(峰值灵敏度波长典型值:560nm)。
 输出对应亮度的数字值。
 对应广泛的输入光范围(相当于1-65535lx)。
 通过降低功率功能,实现低电流化。
 通过50Hz/60Hz除光噪音功能实现稳定的测定
 支持1.8V逻辑输入接口。
 无需其他外部件。
 光源依赖性弱
 可调的测量结果影响较大的因素为光入口大小。
 最小误差变动在±20%
 受红外线影响小
（4）声响/光敏传感器：1个
 可检测声音和光照强度，并具有报警指示灯，可以应用在道路交通光线检测，楼宇声光检测等领域。
 最大电压150VDC
 最大功耗100mW
 环境温度-30℃～+70℃
 光谱峰值540nm
 亮电阻20～30KΩ
 暗电阻2MΩ
 相应时间：上升沿20ms，下降沿30ms
（5）大气压力传感器：1个
 绝对精度最低可以达到0.03hPa，并且耗电极低，只有3μA。
 采用强大的8-pin陶瓷无引线芯片承载（LCC）超薄封装，可以通过I2C总线直接与各种微处理器相连。
 压力范围：300 － 1100hPa（海拔9000米至-500米）
 电源电压：1.8V － 3.6V（VDDA）1.62V － 3.6V（VDDD）
 LCC8封装：无铅陶瓷载体封装（LCC）
 尺 寸： 5.0mmx5.0x1.2mm
 低功耗： 5μA 在标准模式
 高精度: 低功耗模式下，分辨率为0.06hPa（0.5米）
 高线性模式下，分辨率为0.03hPa（0.25米）
 无铅，符合RoHS规范，
 反应时间：7.5ms
 待机电流：0.1μA
 无需外部时钟电路
（6）粉尘传感器：1个
 采用三角测量原理。
 响应时间: 39ms
 外宽: 44.75mm
 外部深度: 13.5mm
 外部长度/高度: 13mm
 工作温度敏: -10°C
 工作温度最高: 60°C
 工作温度范围: -10°C 到 +60°C
 探测距离: 80 cm
 电源电压 最大: 5.5V
 电源电压 最小: 4.5V
 电源电流: 40mA
（7）紫外线传感器：1个
 专为需要高可靠性和精确性测量紫外线指数（UVI）的场合所设计； 　　
 适合测量太阳光紫外线强度总量； 　　
 对照世界卫生组织紫外线指数分级标准    　
 检测UV波长：200-370nm； 　　
 响应极快、全互换性； 　　
 采用固体聚合物构造、防水防尘易清洗； 　　
 线性电压信号输出；
 工作电压： DC 3-5V
 输出电压： DC 0-1V
 测试精度：±1UV INDEX
 工作电流：典型值 0.06mA  最大值 0.1mA
 响应波长：200nm-370nm
 工作稳定：-20℃-85℃
 响应时间：小于0.5秒
（8）红外对射传感器：1个
 红外对射传感器使用红外线发射管持续供电，当接收管被遮挡时，输出高电平，反则则输出低电平。
 工作电压是：1.5～4.5V
 工作电流是：20MA
 工作温度是：-20～80度.
 有效接收距离是：5mm
 接收角度是：正负60度
（9）雨雪传感器：1个
 采用单路低电压轨至轨
 整体设计为输入/输出运算放大器
 通过液体触碰短路触发电平信号
（10）磁场强度传感器：1个
 采用数字接口三轴磁阻传感器
 内置ASIC放大器
 12位A/D转换器
 数字量输出：2C数字量输出接口，设计使用非常方便。
 精度高：1－2度
 OFFSET电路
 SET/RESET电路
 不会出现磁饱和现象，不会有累加误差。
 功耗低：供电电压1.8V,功耗睡眠模式--2.5微安 测量模式--0.1mA
（11）热释红外传感器：1个
 热释红外型传感器，主要用于探测红外特征辐射，可感知人体，小动物的热源，适合做热释红外物体运动检测。
 基片厚度 0.5mm
 工作波长 7-14μm
 平均透过率 >75%
 输出信号 >2.5V(420°k黑体1Hz调制频率0.3-3.0Hz 带宽72.5db增益)
 噪声 <200mV(mVp-p) (25℃)
 平衡度 <20%
 工作电压 2.2-15V
 工作电流 8.5-24μA
 (VD=10V,Rs=47kΩ,25℃)
 源极电压 0.4-1.1V(VD=10V,Rs=47kΩ,25℃)
 工作温度 -20℃- +70℃
 保存温度 -35℃- +80℃
 视场 139°×126°
（12）广谱气体传感器：1个
 气敏型传感器可用于家庭和工厂的气体泄漏监测装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等的探测。
 采用半导体气敏元件
 检测浓度：300-10000ppm(可燃气体)
 回路电压:≤24V DC
 加热电压:5.0V±0.2V ACorDC
 负载电阻:可调
 加热电阻:31Ω±3Ω（室温）
 加热功耗:≤900mW
 敏感体表面电阻:2KΩ-20KΩ(in 2000ppm C3H8)
 灵敏度:Rs(in air)/Rs(1000ppm异丁烷)≥5
 浓度斜率:≤0.6(R3000ppm/R1000ppmC3H8)
 温度、湿度:20℃±2℃；65%±5%RH
 标准测试电路:Vc:5.0V±0.1V；VH: 5.0V±0.1V
（13）干簧门磁/霍尔开关传感器：1个
 霍尔开关没有机械触点，开关速度快无瞬间抖动，可以直接在TTL、MOS等电路中使用。
 霍尔开关为无瞬间抖动工作频率宽DC-100KHZ
 单位电源电压Vcc24V
 磁感应强度B
 输出反向击穿电压Vce50V
 输入低电平电流IoL25ma
 工作环境温度  Ta -20~ 85℃
  高温贮存温度Ts-55~150℃
 磁簧管为磁控式，额定电压100V，额定电流 0.5A ，接触电阻 1Ω，绝缘电阻10MΩ
（14）RFID 125KHz模块：1个，配套5张标签卡。
 ISO18000-2协议，支持EM、TK及其兼容卡片；
 自动寻卡方式，当有ID卡片进入天线区域后，该读卡器通过串口向外输出卡片序列号；
 读写距离40—60mm；
 电源DC5V；
 读卡电流5V/54mA；
 工作温度-10~+70；
 该模块既可以板载工作，也可以独立工作；
 板载时通过4P插针进行供电及与主板通信；
 独立工作时通过DC2.1插座供电，DB9串口通信；
（15）高频13.56MHz�？椋�1个，配套5张标签卡。
 适用于多种场合的读写卡应用，特别是标签检测，标签整个数据区数据存储测试，销售POS应用、RFID卡或标签的个性化读写、标签数据区数据读写；
 电源：DC5V；
 工作温度：0—60；
 工作频率：13.56M；
 可读写标签：ISO 14443 BPpeA、ISO 14443BPpeB；
 RF功率：100mW-300mW；
 最大读写距离：100mm（与标签类型及材质有关）；
 该模块既可以板载工作，也可以独立工作。独立工作时通过DC2.1插座供电，DB9插座通信，板载时通过4P插针进行供电及与主板通信；
（16）超高频900MHz�？椋�1个，配套5张标签卡。
 工作频率：ISM频段902—928MHz；
 工作模式：跳频工作、定频工作或者软件可调；
 发射功率：0dBm~27dBm；
 天线：外接天线；
 标配天线增益：4dBi；
 通信接口：UART；
 读标签协议：EPC Class Gen2，ISO18000-6C；
 最大读取距离：1米左右（与天线增益、发射功率以及标签类型和材质有关）。
 电源：DC5V；
 工作电流：<1A；
 工作温度：-20~65；
 该模块既可以板载工作，也可以独立工作。板载时通过4P插针进行供电及与主板通信；独立工作时通过DC2.1插座供电，DB9插座通信；
（17）有源2.4GHz接收�？椋�1个，含2个2.4G有源电子标签。
 工作频段：2.4000GHz~2.525GHz ISM频段；
 调制方式：GFSK；
 识别方式：全方向识别；
 天线：板载天线；
 读卡距离：0~100m可调（与工作环境及有源标签的位置有关）；
 读卡方式：有源卡主动发送数据，读卡器接收数据；
 电源：DC5V；
 通信方式：RS232；
 识别速度：200K/s；
 通信速率：最大1Mbps；
 该�？榧瓤梢园逶毓ぷ�，也可以独立工作。板载时通过4P插针进行供电及与主板通信；独立工作时通过DC2.1插座供电，DB9插座通信；
（18）舵机�？椋�3个。
 电源：DC12V；
 工作电流：<0.5A；
 工作温度：0~85度；
3、环境检测区
（1）工业级二氧化碳传感器：1个。
 测量范围： 0～5000ppm（量程可选择）；
 分辨率： 5ppm（0～2000ppm）；10ppm（2000～5000ppm）；
 精确度： ±50ppm；
 重复性： ±30ppm；
 响应时间： 小于30S；
 预热时间： 3分钟；
 工作温度： 0～60℃；
 工作湿度： 0%～90%RH（无凝结）；
 存储温度: -20～60℃；
 工作电压： 4～6V；
 工作电流：最大电流小于100mA，平均电流小于50mA；
 寿命： 大于5 年；
（2）工业级大气压力传感器：1个
 量程范围：0～120Kpa；
 信号输出：4～20mA；
 供电范围：12～36VDC；
 测量精度：≤0.2%F.S；
 使用温度：-40℃～80℃；
 负载（Ω）：≤（U-7.5V）/0.02；
 响应时间：≤1ms；
 电气连接：接线端子；
 测量介质：空气；
 压力范围：15到115Kpa；
 输出信号：4～20mA；
 接通时间：15毫秒；
 供电电流：最大15mA；
 电源电压：7～35VDC；
 非线性：最大值的0.1%；
（3）工业级光照强度传感器：1个
 供电：DC 12V；
 输出类型：RS232；
 测量范围：0~200000Lux；
 精度：≤±3 %FS；
 分辨率：1Lux 或20Lux；
 响应时间：小于2 秒；
 稳定性：≤±1 %FS；
 工作环境：温度-30～80℃ 湿度10～90%RH；
 储存环境：温度-30～80℃ 湿度10～90%RH；
 重量：<300g；
 产品外形：109×85×41mm；
 功耗：<0.5W ；
 安装：壁挂式；
（4）工业级温湿度传感器：1个
 类型：贴片型温湿度传感器芯片；
 输出：全量程标定，两线数字输出；
 湿度测量范围：0～100%RH；
 湿度测量范围：-40～+123.8℃；
 湿度测量精度：±2%RH
 温度测量精度：±0.3℃
 响应时间：<8s
 功耗：低功耗 (BPp. 30μW)
（5）Zigbee�？椋�4个
 内置增强型8位51单片机和RF收发器；
 含有丰富的I/O端口、内置温度传感器、串口、A/D、485、232、继电器输出、中断输出、12V电平控制输出和各种常用外围接口等；
 符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；
 无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；
 具有片内128/256K的可编程Flash，和8K的RAM；
 工作电压 2.0V-3.6V，超低功耗，支持休眠及唤醒功能；



1、太阳能光伏电源发电系统实训装置应用范围：主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。
2、教学及研究实训项目
2、1、太阳能电池光能量变换过程演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验6、太阳能电池直接负载实验。
2、2、系统控制运行过程演示和实验
实验1、太阳能控制器欠压�；な笛�。
实验2、太阳能控制器充电过压�；な笛椤�
实验3、太阳能控制器充电温度补偿实验。
实验4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）
实验5、逆变器逆变原理实验（通过逆变器各测试点的测试）
实验6、 逆变器与市电互补实验（手动开关切换）
实验7、逆变器输出过载�；な笛�
实验8、逆变器输出欠、过压�；な笛�
3、实训运行技术条件（单相输出）
3、1、发电单元
光能
◆ 光伏�？楣β剩�30Wp
◆ 光伏�？槭涑龉ぷ鞯缪梗�17.5VDC
◆ 光伏�？楣ぷ鞯缌鳎�1.7A
◆ 模拟光源模块：100W调光灯
3、2、电力蓄能单元
◆ 蓄电池类型：免维护蓄电池
◆ 蓄电池组容量:12V/24Ah
◆ 蓄电池数量： 1个
3、3、控制单元
◆ 太阳能充放电控制器： 工作电压12V 电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。
◆ 正弦波逆变器：输出波形正弦波、频率50HZ±1HZ；额定输入电压0.8V～17V、电流12A ； 额定输出电压220VAC±10%、电流0.9A；额定输出功率300W；输出功率因数≥95%（线性负载）逆变效率：≥82%。
◆ 输入市电：工作电压AC220V、频率50HZ；
◆ 工作环境：0℃～40℃、≤85%RH
3、4、显示单元
3、4、1、数字显示
◆ 直流电压表：光电池充电电压
◆ 直流电流表：光电池充电电流
◆ 直流功率表：光电池充电功率
◆ 交流电压表：逆变器输出电压
◆ 交流电流表：逆变器输出电流
◆ 交流功率表：交流负载使用功率
3、4、2、LED指示
◆ 太阳能控制器：充电、过压、欠压、过放、运行；
◆ 蓄电池电压（高-中-低）；
3、4、3、数码管显示
◆ 通用开＋通用关；光控开＋光控关；光控开＋时控关；
3、5、开关单元
◆ 交流总开关；交流负载开关；直流负载开关；DC/AC模块开关；控制器电源开关；控制器设置开关；电源转换开关；负载类型转换开关；3.3V/5V/9V/12V电压转换开关；太阳能/负载 电压/电流/功率显示切换开关。
3、6、负载单元
◆ 交流线性电阻负载：0～40W
◆ 直流模拟负载：3～10W
DB-GF05 风光互补发电系统实训装置

 风光互补发电实验台/风光互补发电系统实训装置，可完成风力机、太阳能互补独立运行系统实验，和风能、太阳能并网运行实验系统的大部分控制过程实验及运行过程演示。
一、系统构成：
1、蓄电池充电和容量显示，充放电控制。
2、具备对蓄电池的智能化管理和充电温度补偿（选择项）。
3、�；すδ芨油晟�；具备过充、过放和过压�；�、过载和短路�；�、充电接反�；�、蓄电池开路保护、过热�；ぁ�
4、CIFC系统稳定技术设计，蓄电池工作在均衡充电模式下。风力发电机的转速、输出电压、电流及输出功率采用了柔性控制技术，系统实现了精确的功率分配，并采用了风机辅助启动功能和异常保护功能。
5、电池反接�；ぃ盒畹绯�“＋”“－”极性接反，断路器关断，纠正后可继续使用。
6、太阳能电池反接�；ぃ禾裟艿绯�“＋”“－”极性接反，纠正后可继续使用。
7、负载过流及短路保护：负载电流超过额定电流或负载短路后，断路器关断，减小负载后可 继续使用。
8、电池开路�；ぃ和蛞恍畹绯乜罚粼诜缌Ψ⒌缁�/太阳能电池正常充电时，控制器将关断负载，以保证负载不被损伤，若风力发电机/太阳能电池不充电时，控制器由于自身得不到电力，不会有任何动作。
9、过充�；ぃ撼涞绲缪垢哂诒；さ缪梗�2.4V/单节）时，自动关断对蓄电池充电；此后当电压掉至维护电压（2.3V/单节）时，蓄电池进入浮充状态，当低于恢复电压（2.2V/单节）后浮充关闭，进入均充状态。过充�；せ指吹愕缪购透〕涞缪咕形露炔钩�。
10、蓄电池电压低于�；さ缪故�，控制器自动关闭输出以�；ば畹绯夭皇芩鸹�。
11、过压�；ぃ旱钡缪构呤保远乇帐涑�，�；さ缙鞑皇芩鸹�。过充、过放、过压�；ぞ邮倍�，防止误动作。 风机辅助启动功能和异常�；すδ�。


输入电源：AC380V±10% 50Hz （三相五线制）和AC380V±10%（单相三线）输入功率：＜2KW
4、1、充电单元
 工作电压：12VDC
 风力发电机功率：400W ，峰值功率：600W
 充电方式：PWM脉宽调制
 充电最大电流 35A
 过放保护电压 11V
 过放恢复电压 12.6V
 输出�；さ缪� 16V
 卸载开始电压（出厂值）15.5V
 卸载开始电流（出厂值） 15A
 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载超载、防雷、风机限流、风机自动刹车和手动刹车。
 模拟风洞电压：380VAC  三相五线
 模拟风洞功率：2.2KW
 风量：28600，风压：320pa
光能
 光伏模块功率：单晶25Wp 4组，采用拱形形状，上面有6组模拟太阳灯，实现晨日、晌午、午日、下午、傍晚等日光模拟。
 光伏�？槭涑龉ぷ鞯缪梗�17.5VDC
 光伏�？楣ぷ鞯缌鳎�4.86A
 模拟光源模块：2000W
4、2、电力蓄能单元（机内）
 蓄电池类型：免维护胶体蓄电池
 蓄电池组容量:12V/100Ah
 蓄电池数量： 2个
4、3、DC-AC逆变单元(机内）
离网�？�
 直流输入电压：10.8～16VDC
 额定蔬出功率：1000W  由客户选择
 输出电压：110/220VAC，（带市电切换功能）
 频率范围：50Hz
 输出波形：纯正弦波
 工作效率：90%
 功率因数：>0.9
 波形失真率≤5%
 工作环境：温度-20℃～50℃
 相对湿度：﹤90﹪（25℃）
 �；すδ埽杭苑唇印⒍搪�、过热、超载�；�
 所发电能可实现与家用电器产品无缝连接，�；すδ芷肴缙靼ㄒ壕У缡�、洗衣机、电冰箱、电饭煲等家用电器产品）
4、4、并网�？�
4、4、1. 6级功率搜索功能
   在自动调整的过程中，会看到LOW灯不停的闪烁，功率会由0作为起点，向最大功率点加大输出功率，重启最多为6次，然后进入功率锁定状态，锁定时ST灯长亮。
在进行6级功率搜索程序时，所需的时间为10分钟。
4、4、2.宽电压输入（15-62VDC）
 DC电压输入：180-450VDC
4、4、3.二级功率变压转换
 高频双向并网，单向并网功能
 高频直接调制，AC半波合成
 双向并网方式：直接负载消耗，逆向传输AC电流
 单向并网方式：直接负载消耗，禁止逆向传输AC电流
4、4、4. 多频率输出功能，可适用于50Hz/60Hz频率的AC交流电
 频率范围：45Hz~63Hz
 直接连接到太阳能电池板（不需要连接电池）
4、4、5. 采用了精确的动态压差型MPPT功能、APL功能，自动把太阳能板的功率调整到最大输出，只需将太阳能板直接连接到并网逆变器上，无需再连接电池。
 压差型MPPT：精确度为0.1V
 功率锁定：10W（AC交流输出）
4、4、6. 交流电0角相高精度自动检测
   交流电的0角相经隔离放大后输入到MCU进行高精度检测分析，相移率只有<1%，从而实现了高精度同相调制交流电并合输出功能。
 交流相移：<1%
 过零�；ぃ�0.2VAC
 交流切换：50Hz/60Hz
4、4、7. 同步高频调制
   在并网的过程中，通常是采用同角相并网（即两交流电的相位差完全等于0时，用开关将两交流电并合）而本产品是先将交流电整流为100Hz的半周波交流电，再将本机产生的高频电流在电路中与100Hz的半周波交流电产生并合，实现高频调制。
 调制合成：半波全桥调制合成（100Hz/120Hz）
 合成方式：MOSFET全桥
 高频频率：50KHz
4、4、8. 输出纯正正弦波
 采用SPWM直接产生纯正正弦波输出。
 输出波形：采用互补PWM推挽，纯正正弦波
 生成方式：增强型高速SPWM
4、4、9. 太阳光度自动感知功能
   最新的光度感知运算技术，太阳光在太阳能电池板上的照射角度、光照强度的不同而产生不同的电流输出，采用了先进的中央处理器运算出其不同的光照度，可直接在LCD上显示出来，可以直观的看到太阳光感的强度单位，使用更为方便。
 光度取样：功率点取样。
 高精度AD取样：积分AD取样方式
4、4、10. 功率自动锁定（APL）
   在不同的电流强度的波动下，就要用到了MPPT功能，当MPPT功能调整到了最大功率点时，本产品自动把功率锁定在最大的功率点上，使输出的功率更为稳定。
 功率锁定：MPPT的最大取点值
 自动适应不同的负载功率因数
 适应于任何的功率负载。
 恒流，恒功率
4、4、11. 电网有故障时自动关闭输出
 当市电电网停电或电网有故障时，逆变器会自动关闭输出。
4、4、12. 电流限制�；�
 恒定的输出功率，而不会出现超载，过流现象。
