交流电路试验箱，交流电路实验箱
2025-04-19 07:47交流电路实验箱是一种用于教学和实验的设备，专门设计用于研究交流电路的特性、参数测量及实验验证，帮助学生深入理解交流电路的基本原理和应用。
一、主要功能
交流电路参数测量
实验箱配备交流电压表、交流电流表和功率表，可测量元件两端的电压、流过元件的电流及消耗的功率，通过计算得出阻抗、功率因数等参数。
三相电路实验
设有Y型和△型变换的三相灯组负载，支持三相电路的电压、电流测量及相序分析。
日光灯电路实验
包含镇流器、启辉器、日光灯管及功率因数补偿电容，可研究日光灯电路的工作原理及功率因数提高方法。
变压器与互感器实验
配备多绕组变压器和电流互感器，支持变压器的电压、电流变换关系测试及互感器原理验证。
元件特性测试
提供电阻、电感、电容等元件，可测试其参数并分析其在交流电路中的特性。
二、技术特点
集成化设计
将交流电源、测量仪表、负载及实验元件集成于一体，结构紧凑，操作方便。
安全保护
配备漏电�；ぁ⒍搪繁；ぜ鞍踩遄�，确保实验操作安全。
扩展性
提供分立元件和扩展接口，支持用户自定义实验电路。
标准化接口
采用国家标准的安全插座和实验导线，接触可靠，寿命长。
三、典型应用
教学实验：用于“电工基础”“电路原理”“电路分析”等课程的实验教学，帮助学生掌握交流电路的基本理论。
科研验证：支持科研人员对交流电路新理论、新方法的验证。
技能培训：为电工、电子技术员等提供实操训练，提升专业技能。
四、典型实验示例
用三表法测量交流电路等效参数
通过测量电压、电流和功率，计算元件的阻抗、电阻和电抗。
三相交流电路电压、电流的测量
研究三相电路中电压、电流的相位关系及线电压与相电压的关系。
日光灯电路及功率因数的提高
分析日光灯电路的功率因数，并通过并联电容提高功率因数。
单相铁心变压器特性的测试
测量变压器的电压比、电流比及效率。
1、电源：交流输入三相四线380V±10%，配4芯电源插头。
2、配三相四线带漏电�；さ缭纯�。
3、有三路短路�；ぁ⑷返缭粗甘镜�、三相四线电源输出接线端子和三路电流测量接口。
4、配三相灯组负载：每相有三个15W灯泡，用3只开关控制通断，共9只灯泡。每相留有电流测量插孔1对，便于相电流的测量。
5、日光灯器件组：设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压电容（1µF/500V、2.2uf/500V、0.47µF/500V各3个）。
6、日光灯管和灯脚装在电路板的正面，方便灯管的维修维护。
7、日光灯管上面装有亚克力板�；ふ郑饶鼙；さ乒苡帜鼙；な笛檎叩陌踩�
8、R、L、C元件特性组：设有1kΩ/25W功率电阻、1H/0.5A电感及4µF/500V高压电容各一只，通过实验可测试各元件的参数。
9、36V/220V升降压铁芯变压器 1只，原、副边均设有电流插座便于电流的测试，可测量原、副边电流，通过实验可掌握变压器参数测试的方法，并了解电压、电流和阻抗的变换关系。
10、双绕组变压器1只：220V/双路12V。通过实验可掌握变压器原、副边同名端，副边双绕组同名端的判断方法，进一步理解同名端在变压器应用中的意义。
11、交流电路实验箱设置交流电压表一只，量程0～450V；交流电流表一只，量程0～500mA，带有短路�；ぁ�
12、三相灯组上装有有机玻璃保护罩，既防止灯泡损坏，又�；な笛榈枷卟槐惶袒担贡；ち税踩�。
13、交流电路实验箱箱子设计有专用接地�；ど枋�。
14、配置独立三相开关1个（9脚），短接按钮1个。
15、配置510/3W电阻2个，配置发光二极管2个。
16、配套自锁紧护套实验导线12根（红、黄、绿、黑各3根），电流接口线1根。
17、可选配耦合电感1对，通过实验可进一步理解电流互感器的原理。
18、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 486×366×148mm。
二、实验项目
1、用三表法测量交流电路等效参数
2、正弦稳态交流电路相量的研究
3、单相铁心变压器特性的测试
4、三相交流电路电压、电流的测量
5、三相电路功率的测量
6、功率因数及相序的测量
7、日光灯电路接线
8、日光灯电路及功率因数的提高
9、电流互感器实验
相关产品：
一、主要功能
交流电路参数测量
实验箱配备交流电压表、交流电流表和功率表，可测量元件两端的电压、流过元件的电流及消耗的功率，通过计算得出阻抗、功率因数等参数。
三相电路实验
设有Y型和△型变换的三相灯组负载，支持三相电路的电压、电流测量及相序分析。
日光灯电路实验
包含镇流器、启辉器、日光灯管及功率因数补偿电容，可研究日光灯电路的工作原理及功率因数提高方法。
变压器与互感器实验
配备多绕组变压器和电流互感器，支持变压器的电压、电流变换关系测试及互感器原理验证。
元件特性测试
提供电阻、电感、电容等元件，可测试其参数并分析其在交流电路中的特性。
二、技术特点
集成化设计
将交流电源、测量仪表、负载及实验元件集成于一体，结构紧凑，操作方便。
安全保护
配备漏电�；ぁ⒍搪繁；ぜ鞍踩遄�，确保实验操作安全。
扩展性
提供分立元件和扩展接口，支持用户自定义实验电路。
标准化接口
采用国家标准的安全插座和实验导线，接触可靠，寿命长。
三、典型应用
教学实验：用于“电工基础”“电路原理”“电路分析”等课程的实验教学，帮助学生掌握交流电路的基本理论。
科研验证：支持科研人员对交流电路新理论、新方法的验证。
技能培训：为电工、电子技术员等提供实操训练，提升专业技能。
四、典型实验示例
用三表法测量交流电路等效参数
通过测量电压、电流和功率，计算元件的阻抗、电阻和电抗。
三相交流电路电压、电流的测量
研究三相电路中电压、电流的相位关系及线电压与相电压的关系。
日光灯电路及功率因数的提高
分析日光灯电路的功率因数，并通过并联电容提高功率因数。
单相铁心变压器特性的测试
测量变压器的电压比、电流比及效率。

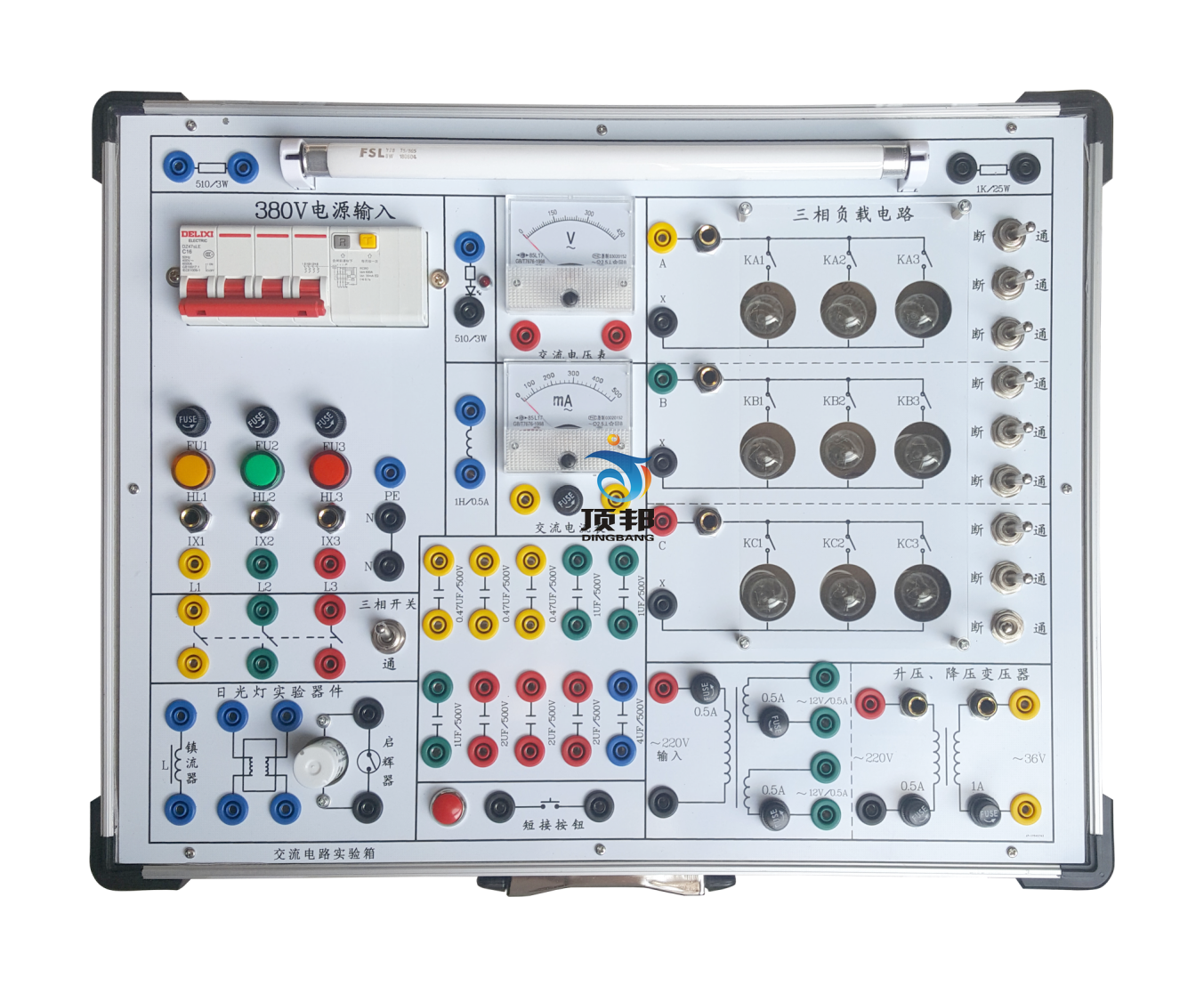

DB-SD31 交流电路实验箱
